Malzeme: | PC+ABS | Maksimum Kablo Çapı: | Giriş: 8 mm, çıkış 3 mm |
---|---|---|---|
PLC kurulumu: | Destek | Kurulum: | İç Mekan/Dış Mekan |
Adı: | 1 Giriş 2 Çıkış Duvara Monte Kilitli Fiber Sonlandırma Kutusu | Türü: | fiber dağıtım kutusu |
Vurgulamak: | 2 Çıkış Duvar Montaj Fiber Terminasyon Kutusu,1 Giriş duvarı montajlı fiber sonlandırma kutusu,DAWNERGY Fiber Dağıtım Kutuları |
Ekipman, FTTH ağı, telekomünikasyon ağı, CATV ağı, veri ağı ve yerel alan ağı vb.Fiber sabitleme, çıkarma, splicing, bölme ve jumper bu kutuda yapılabilir, içeride ve dışarıda kullanılabilirr.
FYemekler:
Spesifikasyon:
1Çevre gereksinimleri
Çalışma sıcaklığı:-40°C+85°C
Nitelikli nem: ≤85% ((+30°C)
Atmosfer basıncı:70KPa106Kpa
2Ana teknik veri sayfası
Ekleme kaybı:≤0.2dB
UPC geri dönüş kaybı:≥50dB
APC geri dönüş kaybı:≥60dB
Ekleme ve çıkartma ömrü:> 1000 kere
3. Yıldırım geçirmez teknik veri sayfası
Yerleştirme cihazı kabine ile izole edilir, izole edici direnç 2x'ten daha azdır.10⁴MΩ/500V ((DC); IR≥2x10⁴M Ω/500V
Yerleştirme cihazı ile kabine arasındaki dayanma voltajı en az 3000V ((DC) / dakikadır, delik yok, yanıp sönen yok;U≥3000V
Yapılandırma tablosu
Tablo 1 Model ve yapılandırma
Model | Açıklama | Boyut ((Resim 1) | Maksimum Kapasite | Kurulum Boyutu ((Resim 2) | ||
A*B*C(mm) | SC | LC | PLC | D*E (mm) | ||
DA-FDB-2B-PA-1 | Dağıtım Kutusu | 120*170*30 | 2 | 4 | 4 ((LC) | 159*80 |

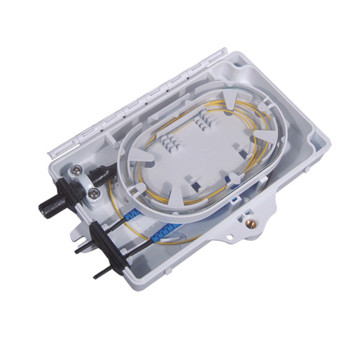

Ürünün iç yapısı ve kablo yolları:
Kurulum:
1.Duvara monte kurulum
Tablo 1'deki boyutlara göre duvarın üzerinde 3 delik açın, genişleme boğazını Φ5.5*30 yerleştirin, delikleri eşleştirmek için kutuyu yerleştirin ve sabitlemek için boğaz kullanın.
Aksesuarlar:
1Kullanıcı Kılavuzu*1.
2Anahtar 1.
3Aksesuarlar Çanta * 1
