Ürün: | Kendini destekleyen Şekil 8 FTTH Drop Kablosu | Uygulama: | FTTH |
---|---|---|---|
çekirdekler: | 1 ila 4 çekirdek | haberci: | Çelik tel |
Güç Üyesi: | FRP veya Çelik Tel | Fiber: | G652D veya G657A |
Dış kılıf: | LSZH VEYA PVC | Dış çap (G*Y): | (2,0±0,1)* (5,2±0,1)mm |
Vurgulamak: | Gjyxch Drop FTTX Kablosu,G657a Lszh Gjyxch,Frp üyesi Gjyxch Drop Cable |

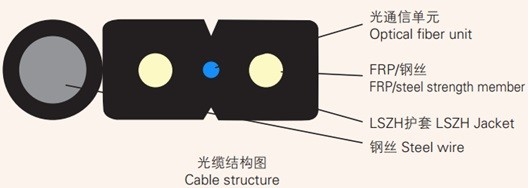

Kablo Yapısı
Fiber parametreleri
- Hayır, hayır. | Parçalar | Birim | Spesifikasyon | |
BLI A/B | ||||
1 | Mod alanı çapı 1310nm | μm | 8.6~9.5±0.4 | |
2 | Kaplama çapı | μm | 125 ± 0.7 | |
3 | Kaplama Dairesel Olmaması | % | ≤1.0 | |
4 | Çekirdek konsantrikliği hatası | μm | ≤0.5 | |
5 | Kaplama çapı | μm | 245±5 | |
6 | Kaplama Dairesel Olmaması | % | ≤6.0 | |
7 | Kaplama-kaplama konsantrikliği hatası | μm | ≤12.0 | |
8 | Kablo kesimi dalga boyu | nm | λcc≤1260 | |
9 | En fazla zayıflama | 1310nm | dB/km | ≤0.4 |
1550nm | dB/km | ≤0.3 |
Kablo parametreleri
Parçalar | Özellikler | |
Lif Sayısı | 1 | |
Renkli kaplama lifleri | Boyut | 245±5μm |
Renk | Mavi | |
Güç Üyesi |
Boyut | 0.40mm |
Malzeme | Fosfat çelik tel | |
Kendini Destekleyen Üye |
Boyut | 1.0mm |
Malzeme | Fosfat çelik tel | |
Ceket |
Boyut | 5.0±0.1mm×2.0±0.1mm |
Malzeme | LSZH | |
Renk | Siyah |
Çekim özellikleri ve Çevre koşulları
Parçalar | Birleştirin | Özellikler |
Gerginlik ((Uzun süreli) | N | 300 |
Gerginlik (Kısa süreli) | N | 600 |
Çakma ((Uzun süreli) | N/100mm | 1000 |
Kırma ((Kısa süreli) | N/100mm | 2200 |
Min. Bend Radius (Dinamik) | mm | 60 |
Min. Bend Radius ((Statik) | mm | 30 |
Kurulum sıcaklığı | °C | -20+60 |
Çalışma sıcaklığı | °C | -20+60 |
