| Menşe yeri | Çin |
| Marka adı | Dawnergy |
| Sertifika | CE |
| Model numarası | DA-OTDR60-PON |

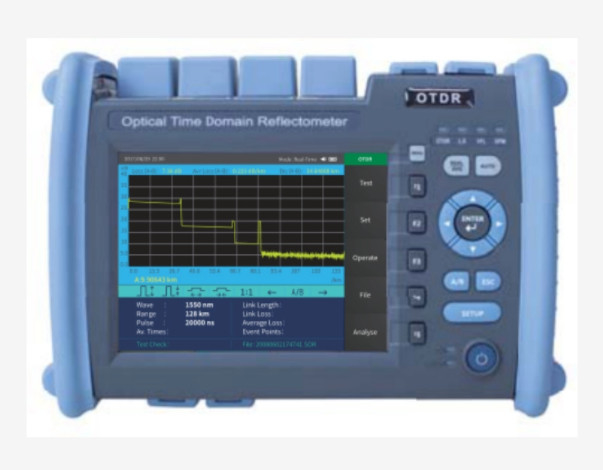

Dawnergy'nin DA-OTDR60-PON OTDR, 5.6 inç renkli ekranı, ikili tuş ve dokunma işlevini benimser.Tüm makine VFL'i entegre ediyor., Olay Haritası, Optik Güç Meter müşterilerin saha testini ve bakımını verimli bir şekilde çözmelerine yardımcı olmak için çok fonksiyonel entegrasyon.
Özellikleri
Başvurular
Özellikler
| Parametreler | Spesifikasyon | ||||
| Model | OTDR60-PON1 | OTDR60-PON2 | OTDR60-PON3 | OTDR60-PON4 | OTDR60-PON5 |
| Dalga boyu (nm) |
1310±20 |
1625±20 | 1650±15 |
1310/1550±20 |
1310/1550±20 |
| Maksimum Dinamik Aralık | 37/35 dB | 38 dB | 38 dB | 38/35/35 dB | 38/35/35 dB |
| Olay Kör Bölgesi | 1m | 0.8m | 0.8m | 0.8m | 0.8m |
| ATT Kör Bölge | 6m | 6m | 6m | 6m | 6m |
| PON Kör Bölge | 30m | 30m | 30m | 30m | 30m |
| Test aralığı | 500m/1km/2km/4km/8km/16km/32km/64km/128km/256km | ||||
| Nabız Genişliği | 3/5/10/30/50/80/160/320/500/800/1000/3000/5000/8000/10000/20000ns | ||||
| Aralık Doğruluğu | ± (0,75m + 5×10-5 ×uzaklık + örnekleme alanı) | ||||
| Kayıp Çözümü | ± 0.001dB | ||||
| Kayıp Doğruluğu | ± 0.05dB/dB | ||||
| Örnek Noktalar | 16k~256k | ||||
| Örnek çözünürlüğü | 0.05m~16m | ||||
| Yansıtma Doğruluğu | ±3dB | ||||
| Dosya Biçimi | SOR standart dosya biçimi | ||||
| Kayıp Ölçüm Modu | Dört noktalı yöntem/beş noktalı yöntem | ||||
| Lazer Güvenlik Kılavuzu | Sınıf II | ||||
| Yenilenme Hızı | 3Hz | ||||
| Veri Depolama | İç depolama: ≤3000 eğri; Dış depolama: 4G bit | ||||
| Bağlantı | FC/UPC (değiştirilebilir SC, ST) | ||||
| Veri Arayüzü | USB, Mini-USB, 100M Ethernet bağlantısı | ||||
| OPM | |||||
| Dalga boyu aralığı | 800nm~1700nm | ||||
| Bağlantı | Universal eklem FC/SC/ST | ||||
| Test Alanı | -50 dBm ~ +26 dBm | ||||
| Bilinmezlik | ±5% | ||||
| Kalibrasyon Dalga Boyutu | 850/980/1300/1310/1490/1550/1625/1650nm | ||||
| LS | |||||
| Lazer Tipi | FP-LD | ||||
| Dalga boyu | OTDR çıkış dalga boyuna uygun | ||||
| Çıkış Gücü | ≥-5 dBm | ||||
| Dayanıklılık | CW, ±0.5dB/15min | ||||
| Bağlantı | FC/UPC (değiştirilebilir SC, ST) | ||||
| VFL | |||||
| Dalga boyu | 650±20nm | ||||
| Çıkış Gücü | ≥10mW | ||||
| Mod | CW/1Hz/2Hz | ||||
| Bağlantı | FC/UPC (değiştirilebilir SC, ST) | ||||
| Diğerleri | |||||
| Görüntüle | 5.6 inç renkli LCD + dokunmatik ekran | ||||
| Güç kaynağı |
AC/DC adaptörü: giriş: 100v~240v, 50/60Hz, 0.6A; çıkış: 12v~19v, 1.5A |
||||
| Çalışma sıcaklığı | -10~+50°C | ||||
| Depolama sıcaklığı | -40~+70°C | ||||
| Ağırlık | 1.2kg | ||||
| Boyut | 227 x 160 x 70 mm | ||||
Standart Paket
| - Hayır, hayır. | Ürün | Birim | miktarı |
| 1 | OTDR | bir dizi | 1 |
| 2 | Güç Adaptörü | parça | 1 |
| 3 | U diski ( yazılım ve kullanım kılavuzu) | parça | 1 |
| 4 | Dokunmatik Kalem | parça | 1 |
| 5 | Veri hattı | parça | 1 |
| 6 | OTDR SC Adaptörü | parça | 1 |
| 7 | OPM SC Adaptörü | parça | 1 |
| 8 | Kalibrasyon Sertifikasyonu | parça | 1 |
| 10 | Temiz pamuk parçası | parçalar | 10 |
| 11 | Deri düğme | parça | 1 |
| 12 | Araç için özel sırt çantası | parça | 1 |
Sipariş Verme Bilgisi
| Bölüm Numarası | Adı | Açıklama |
| DA-OTDR60-PON1 | OTDR | SM 1310/1550nm, dinamik aralık: 37/35dB, FC/UPC (değişken SC, ST), Güç ölçümcüsü, ışık kaynağı, VFL fonksiyonu ile |
| DA-OTDR60-PON2 | OTDR | SM 1625nm, dinamik aralığı: 38dB, FC/UPC (değiştirilebilir SC, ST), Güç ölçer, ışık kaynağı, VFL fonksiyonu ile |
| DA-OTDR60-PON3 | OTDR | SM 1650nm, dinamik aralığı: 38dB, FC/UPC (değişken SC, ST), Güç ölçer, ışık kaynağı, VFL fonksiyonu ile |
| DA-OTDR60-PON4 | OTDR | SM 1310/1550/1625nm, dinamik aralık: 38/35/35dB, FC/UPC (değişken SC, ST), Güç ölçer, ışık kaynağı, VFL fonksiyonu ile |
| DA-OTDR60-PON5 | OTDR | SM 1310/1550/1650nm, dinamik aralık: 38/35/35dB, FC/UPC (değiştirilebilir SC, ST), Güç ölçer, ışık kaynağı, VFL fonksiyonu ile |
