Hızlı Bağlantı G652D/G657A1/G657A2 fiber SC UPC/APC FTTH projesi

DA-PFC-50K Hızlı Bağlantı

Bu spesifikasyon, önceden cilalanmış bir SC UPC/APC ferrule'de G652D/G657A1/G657A2 lifli SC UPC/APC Alan Kurulabilir Bağlantısının özelliklerini tanımlar.Bu saha kurulabilir bağlantısı Dawnergy tarafından üretilen ve 3'lük kelebek düşürme kablosuyla kullanılmak üzere tasarlanmıştır..0mmx2.0mm boyutu.

Özellikleri

• Ferrule'da önceden bitirilmiş lif, epoksi, sertleştirme ve cilalama yok
• Istikrarlı optik performans ve güvenilir çevresel performans
• Ucuz ve kullanıcı dostu, Tırnak ve kesme Aracı ile sonlandırma süresi
• Düşük maliyetli yeniden tasarım, rekabetçi fiyat

Başvurular

• FTTH projesi

Bağlantı çizimi

Kabloların çizimi

Montajlı kelebek 2x3mm düz düşme kablosunun ve 3.0mm basit kablosunun hatları şöyle:

İnşaat

Müşterinin bağlantının yüzeyinde lazer işaretiyle şirket logosunu veya adını vb. etiketlemesi kabul edilebilir.Bağlantının ana gövdesinin standart rengi yeşil/mavi

Spesifikasyon

Parametreler	Spesifikasyon
Uygulanabilir Kablo	3.0 x 2,0 mm düşme kablosu ve 3 mm yuvarlak kablosu
Elyaf Türü	SM G652D/G657A1/G657A2
Çalışma dalga boyu	1310 nm, 1490 nm ve 1550 nm
Kaplama çapı	250um
Fiber uzunluğu
Ekleme Kaybı	Max.≤0.5dB, Tipik≤0.3dB
Geri dönüş kaybı	Maks. APC≤-50dB, Tipik≤-55dB Maks UPC≤-40dB, Tipik≤-45dB
3 boyutlu geometri	IEC standardına uygun
Ferrule Son Yüzü	400X'de çizilmeyen bir bölge
Çekim Gücü	>25N
Ortalama Montaj Zamanı	≤3 dakikalık
Tekrar kullanım sayısı	≥ 5 kez
Çalışma sıcaklığı (°C)	-20 ~ +75
Depolama sıcaklığı (°C)	-40 ~ +85
Yaşam süresi	≥10 yıl

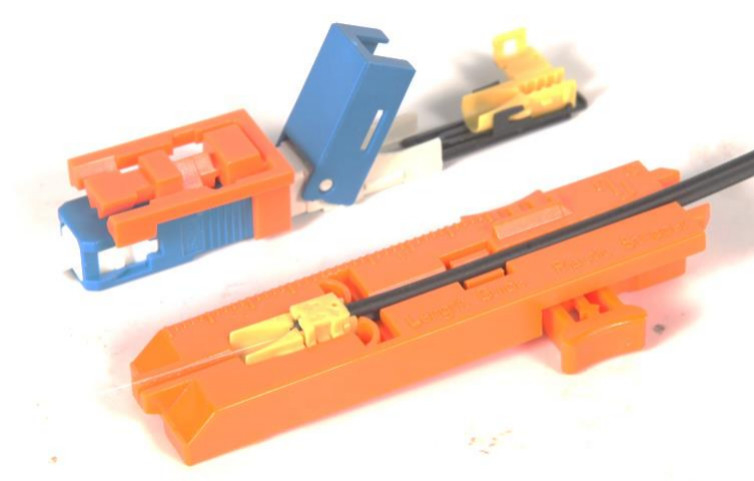

Rehber Aracı

Her 50 adet hızlı konektörde 1 kılavuz aracı vardır.

Paket

1. 5 adet küçük bir şişleme kutusunda, 10 şişleme iç kutusunda.

Küçük bir blister kutusu:

5 adet hızlı bağlantı.

1pc kullanma kılavuzu

2. 1Büyük bir kartonda 1000 adet.
