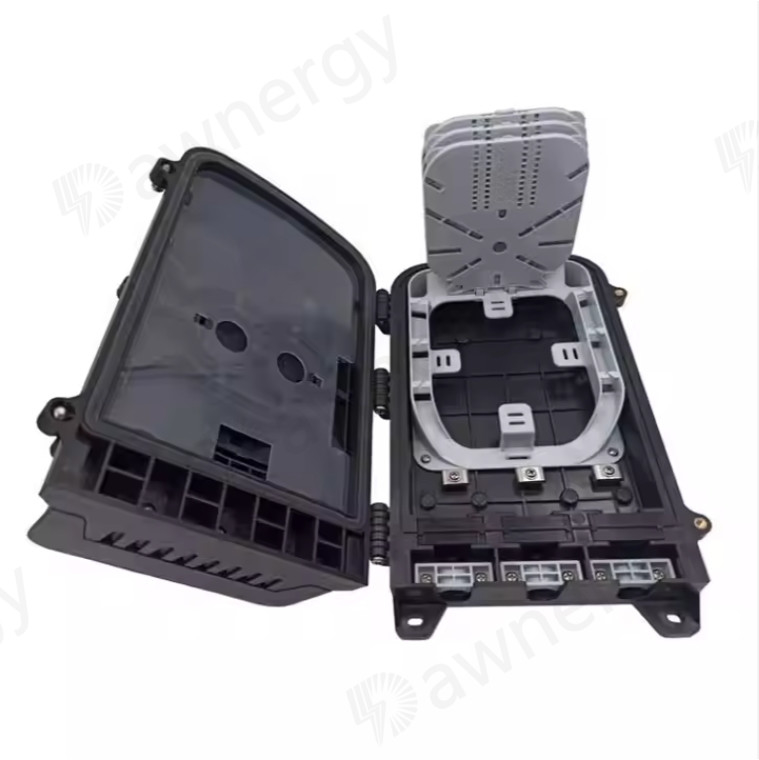

DA-FDB-16A2-PA-17 Fiber Optic Dağıtım Kutusu

DA-FDB-16A2-PA-17 Fiber Optic Dağıtım Kutusu

Dawnergy'nin fiber optik dağıtım kutusu, FTTx iletişim ağı sistemindeki düşme kablosuyla bağlanmak için besleyici kablo için bir bitiş noktası olarak kullanılır.dağıtım bu kutuda yapılabilir., ve bu arada FTTx ağı binası için sağlam bir koruma ve yönetim sağlar.

Mini tip PLC bölücü için uygundur

Özellikleri

• Toplam kapalı yapı.
• Malzeme: PP, ıslak, su geçirmez, toz geçirmez, yaşlanma karşıtı, IP65'e kadar koruma seviyesi.
• Besleyici kablo ve düşme kablosu, fiber splicing, sabitleme, depolama, dağıtım... hepsi bir arada.
• Kablolar, tırnaklar ve yama kabloları birbirlerini rahatsız etmeden kendi yollarında ilerliyor, mikro tip PLC bölücü kurulumları, kolay bakım.
• Dağıtım paneli çevrilebilir, besleyici kablosu ekspresyon portu ile yerleştirilebilir, bakım ve kurulum için kolaydır.
• Destek direği / duvar montajı, hava kablosu montaj montajı, hem kapalı hem de açık hava kullanımı için uygundur.

Başvurular

• FTTH erişim ağları
• Telekomünikasyon ağları
• Yerel Bölge Ağları

Özellikler

1. Çevre özellikleri

Çalışma sıcaklığı:-40°C+85°C

Nitelikli nem: ≤85% ((+30°C)

Atmosfer basıncı:70KPa106Kpa

2. Gök gürültüsüne karşı teknik özellik

• Yerleştirme aygıtı kabine ile izole edilir, izole edici direnç 2 MΩ/500V (DC) 'den azdır
• Yerleştirme cihazı ile kabine arasındaki dayanma voltajı 3000V ((DC) / dakikadan az değildir, delik yok, yanıp sönen yok.

Kablo Yolları

(Fotoğraf 2)

Kurulum

1. Duvarlı tesisat

Tablo 1'deki boyutlara dayanarak duvara 4 delik açın, genişletme boğazını Φ7.5*40 yerleştirin, delikleri eşleştirmek için kutuyu yerleştirin ve sabitlemek için boğaz kullanın. (Resim 3)

2. Sütun üzerine monte edilmiş bir tesisat

Telekom direğine 1 set kutup halkası sabitleyin (Resim 4)

3.Üst yapı

İkisini de şasiye takılmış, kabloya asılmış ve sonra da boğazlanmış olarak bağlayın. (Resim 5)

Resim 3 Duvarlı montaj Resim 4 direğe monte edilmiş montaj

Resim 5 Üst yapı
