GPON OLT 4-16 Port Fiber Optic Ağ Ekipmanı
  • GPON OLT 4-16 Port Fiber Optic Ağ Ekipmanı

GPON OLT 4-16 Port Fiber Optic Ağ Ekipmanı

Menşe yeri Çin
Marka adı Dawnergy
Sertifika CE
Ürün Ayrıntıları
V16G0 Kullanıcı Arayüzü:
4 pon bağlantı noktası
V16G1 Kullanıcı Arayüzü:
8 pon bağlantı noktası
V16G1-B kullanıcı arayüzü:
8 pon bağlantı noktası
V16G1-B1 Kullanıcı Arayüzü:
8 pon bağlantı noktası
V16G2 Kullanıcı Arayüzü:
16 pon bağlantı noktası
Vurgulamak:

Dört portlu GPON OLT ekipmanları

,

16 portlu fiber optik OLT

,

16 portlu GPON OLT

Ödeme ve Nakliye Şartları
Ambalaj bilgileri
Karton
Teslim süresi
5-8 iş günü
Ödeme koşulları
L/C, D/A, D/P, T/T, Western Union, MoneyGram
Ürün Tanımı

GPON L3 OLT Serisi

GPON OLT 4-16 Port Fiber Optic Ağ Ekipmanı 0

Herhangi bir marka ONT'ye açık

İsteğe Bağlı Destek RIP v1/v2,OSPF v2

Güç yedekleme

Kolay yönetilebilir ve kullanıcı dostu arayüz

1.      Ürüne Genel Bakış

V16G serisi GPON OLT ürünleri 1U yüksekliğinde 19 inçlik raf tipi ürünlerdir. OLT'nin özellikleri küçük, kullanışlı, esnek, kurulumu kolay ve yüksek performanstır. Kompakt oda ortamında konuşlandırılmaya uygundur. OLT'ler “Triple-Play”, VPN, IP Kamera, Kurumsal LAN ve BİT uygulamaları için kullanılabilir.



Ürün

Kullanıcı arayüzü

Bağlantı arayüzü

Çift güç

V16G0

4 PON Portu

4*GE+2*GE(SFP)/10GE(SFP+)

V16G1

8 PON Portu

8*GE+6*GE(SFP)+2*10GE(SFP+)

V16G1-B

8 PON Portu

4*GE+2*GE(SFP)+2*GE(SFP)/10GE(SFP+)

V16G1-B1

8 PON Portu

2*GE(SFP)+2*GE(SFP)/10GE(SFP+)

V16G2

16 PON Portu

8*GE+4*GE(SFP)/10GE(SFP+)

2.      Fonksiyonel özellikler



Öğe

V1600G GPON OLT Serisi

Tatmin edici standart

Ø  ITU-T G984/G.988'e uyun standartları

Ø  Çin'in ilgili GPON'una uyun standartları

Yönetimi Kolay

Ø  Herhangi bir marka için açık Yönetimi

Tamamen açık platform

Ø  Statik desteği rota,

Ø  İsteğe Bağlı Destek Dinamik rota RIP v1/v2,OSPF v2

Yüksek performans maliyeti

Ø  1U yüksekliğinde kompakt tasarım

Ø  Ana akım çipini benimseyin şema

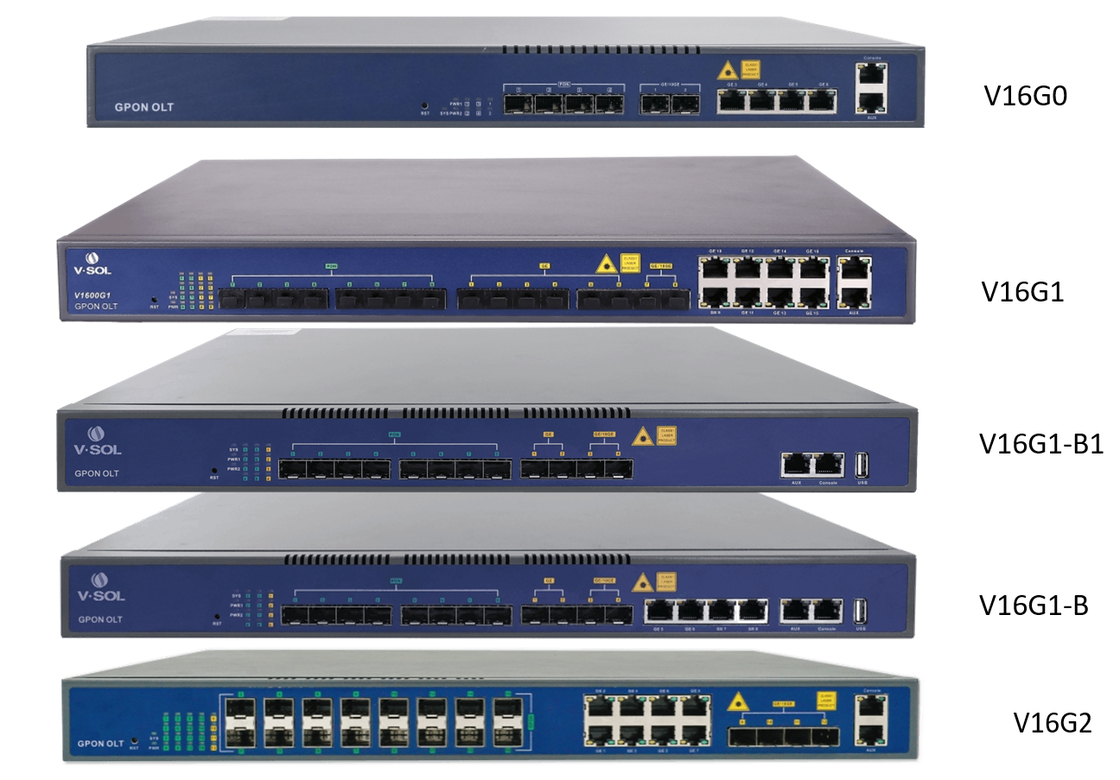

3.uygulama şemasıÜrün Görünüm



3.1.ÖzelliklerV16G0 Görünüm

 GPON OLT 4-16 Port Fiber Optic Ağ Ekipmanı 1

GPON OLT 4-16 Port Fiber Optic Ağ Ekipmanı 2

 V16G1&V16G1-B            Görünüm

GPON OLT 4-16 Port Fiber Optic Ağ Ekipmanı 3

GPON OLT 4-16 Port Fiber Optic Ağ Ekipmanı 4



3.2.    V16G2 Görünümü

 GPON OLT 4-16 Port Fiber Optic Ağ Ekipmanı 5


 GPON OLT 4-16 Port Fiber Optic Ağ Ekipmanı 6



4.uygulama şemasıÜrün


Öğe

V16G0

V16G1

V16G1-B/

V16G1-B1

V16G2

Şasi

Raf

1U 19 İnç Standart Kutu



GE/10GE

Uplink Portu

MİKTAR

6

16

8/4

12

Bakır GE

4

8

4/0

4

SFP(GE)

2

6

2

4

SFP+(10GE)

2

2

4





GPON Portu

MİKTAR

4

8

8

16

Fiziksel Arayüz

SFP Yuvaları

Konektör Tipi

C+ Sınıfı

Maksimum bölme oranı

1:128

Yönetim Portları

1*10/100BASE-T bant dışı port, 1*CONSOLE portu







PON Port Özelliği (C+ Sınıfı modül)

İletim Mesafesi

20KM

GPON port hızı

Yukarı Akış 1.244Gbps, Aşağı Akış 2.488Gbps

Dalga boyu

TX 1490nm, RX 1310nm

Konektör

SC/UPC

Fiber Tipi

9/125μm SMF

TX Gücü

+3~+7dBm

Rx Hassasiyeti

-30dBm

Doygunluk Optik

Güç

-12dBm

Boyut(U*G*Y)(mm*mm*mm)

442*220*43.6

442*220*43.6

442*220*43.6

442*320*43.6

Ağırlık(kg)

2.8

3.1

3.0

4.5

Güç Kaynağı

220VAC

AC:100240V, 47/63Hz

DC Güç Kaynağı(DC:-48V)

×

Çift Güç Modülü Sıcak Yedekleme

×

Maksimum Güç Tüketimi(W)

35

45

45

85

Çalışma Ortamı

Çalışma Sıcaklığı

-0~+55

Depolama Sıcaklığı

-40~+85

Bağıl Nem

5~90%(yoğuşmasız)


5.uygulama şemasıLED EMS'yi destekler



LED

AÇIK

Yanıp Sönme

KAPALI

PWR

Cihaz çalışıyor

Otomatik yükseltme

Cihaz çalışıyor

kapalı

SYS

Cihaz başlıyor

Cihaz normal çalışıyor

Cihaz çalışıyor

anormal

PON1PON16

ONT PON sistemine kayıtlı

ONT PON sistemine kayıt oluyor

ONT PON sistemine veya ONU'ya kayıtlı değil

OLT'ye bağlanmayın

SFP/SFP+

Cihaz bağlı

porta

Cihaz devam ediyor

veri iletimi

Cihaz değil

porta bağlı

Ethernet

(yeşil-ACT)

Otomatik yükseltme

Port gönderiyor ve/veya

veri alıyor

Otomatik yükseltme

Ethernet

(sarı-Bağlantı)

Cihaz bağlı

porta

Otomatik yükseltme

Cihaz değil

porta bağlı

PWR1/PWR2

(G0)

Güç modülü çevrimiçi ve

normal çalışıyor.

Otomatik yükseltme

Güç modülü çevrimdışı veya

çalışmıyor



6.uygulama şemasıYazılım



Öğe

V1600Gx GPON OLT Serisi

Profil

Modu

Ø  SNMP,Telnet,CLI,WEB,SSH v1/v2;





Profil

Ø  Fan Grubu Kontrolü;

Ø  Port Durumu izleme ve yapılandırma yönetimi;

Ø  Çevrimiçi ONT yapılandırması ve yönetimi;

Ø  Kullanıcı yönetimi;

Ø  Alarm yönetimi;













Katman 2

Ø  16K Mac adresi;

Ø  4096 VLAN'ı destekler;

Ø  Port VLAN ve protokol VLAN'ı destekler;

Ø  VLAN etiketi/Etiketsiz, VLAN şeffaf iletimini destekler;

Ø  VLAN çevirisi ve QinQ'yu destekler;

Ø  Port tabanlı fırtına kontrolünü destekler;

Ø  Port izolasyonunu destekler;

Ø  Port hızı sınırlamasını destekler;

Ø  802.1D ve 802.1W'yi destekler;

Ø  Statik LACP,Dinamik LACP'yi destekler;

Ø  Port, VID, TOS ve MAC adresine dayalı QoS;

Ø  Erişim kontrol listesi;

Ø  IEEE802.x akış kontrolü;

Ø  Port kararlılığı istatistiği ve izleme;

Çoklu yayın

Ø  IGMP gözetleme;

Ø  256 IP Çoklu Yayın Grubu

DHCP

Ø  DHCP sunucusu, DHCP rölesi, DHCP gözetleme;

Ø DHCP option82;







Katman 3

Ø  ARP proxy, 1024 donanım Ana Bilgisayar Rotaları, 512 donanım Alt Ağ Rotaları;

Ø  802.1X, Radius, Tacacs+'ı destekler;

Ø  IP kaynak korumasını destekler;

Ø  Statik rotayı destekler;

Ø  İsteğe Bağlı Destek Dinamik rota RIP v1/v2,RIPng;

Ø  İsteğe Bağlı Destek OSPF v2/v3;





IPv6

Ø  NDP'yi destekler;

Ø  IPv6 Ping, IPv6 Telnet, IPv6 yönlendirmeyi destekler;

Ø  Kaynak IPv6 adresi, hedef IPv6 adresi, L4 portu, protokol türü vb. tabanlı ACL'yi destekler;

Ø  MLD v1/v2 gözetlemeyi destekler (Çoklu Yayın Dinleyici Keşif gözetlemesi);

















GPON İşlevi

Ø  Tcont DBA;

Ø  Gemport trafiği;

Ø  ITUT984.x standardına uygundur;

Ø  20KM'ye kadar iletim Mesafesi;

Ø  Veri şifrelemeyi, çoklu yayını, port VLAN'ı, ayırmayı, RSTP'yi vb. destekler;

Ø  ONT otomatik keşif/bağlantı algılama/yazılımın uzaktan yükseltilmesini destekler;

Ø  Yayın fırtınasını önlemek için VLAN bölümlemesini ve kullanıcı ayrımını destekler;

Ø  Bağlantı sorununu tespit etmek için güç kesintisi alarm fonksiyonunu destekler;

Ø  Yayın fırtınası direnç fonksiyonunu destekler;

Ø  Farklı portlar arasında port izolasyonunu destekler;

Ø  Veri paketi filtresini esnek bir şekilde yapılandırmak için ACL ve SNMP'yi destekler;

Ø  Kararlı sistemi korumak için sistem arızasını önlemeye yönelik özel tasarım;

Ø  RSTP,IGMP Proxy'yi destekler;








Lisans Profil



ONT limiti

ONT kaydının sayısını sınırlayın, 64-1024, adım 64. ONT sayısı izin verilen maksimum sayıya ulaştığında, yeni ekleyin

ONT sisteme reddedilecektir.

Zaman sınırı

Sistem kullanım süresini sınırlayın, 31 gün. Ekipman deneme lisansı, sonra

31 günlük çalışma süresi, tüm ONT'ler çevrimdışı olarak ayarlanır.



PON Mac Tablosu

Hizmetleri kolaylaştırmak için MAC adresi, VLAN kimliği, PON kimliği, ONT kimliği, gemport kimliği dahil olmak üzere bir PON MAC tablosu sorun giderme.

ONT











Yönetimi

Profil



ONT, DBA, TRAFİK, HAT, HİZMET, ALARM dahil,

ÖZEL profiller. Tüm ONT özellikleri profillerle yapılandırılabilir.

Otomatik öğrenme

ONT otomatik olarak keşfeder, kaydeder, çevrimiçi olur.

Otomatik yapılandırma

Tüm özellikler, ONT otomatik çevrimiçi olduğunda profiller tarafından otomatik olarak yapılandırılabilir

tak ve çalıştır.Otomatik yükseltmeONT ürün yazılımı otomatik olarak yükseltilebilir. ONT'yi indirin

web/tftp/ftp'den OLT'ye ürün yazılımı.

Uzaktan yapılandırma

Güçlü özel OMCI protokolü, WAN, WiFi, POTS vb. dahil olmak üzere uzaktan HGU

yapılandırması sağlar.

7.





EMSuygulama şeması7.1.


TemelÖzelliklerü C/S & B/S'yi destekler

UYGULAMA  ü Otomatik topolojiyi destekler veya değiştirir

UYGULAMA  ü Ekle

UYGULAMA  ONT'yi algılamak için Sunucuotomatik olarakü ONT konumunu ekleyin

UYGULAMA  ü ONT konumunu ekleyin

UYGULAMA  ü EMS'yi destekler

UYGULAMA

GPON OLT 4-16 Port Fiber Optic Ağ Ekipmanı 7

8.GPON OLT 4-16 Port Fiber Optic Ağ Ekipmanı 8      GPON OLT 4-16 Port Fiber Optic Ağ Ekipmanı 9

 GPON OLT 4-16 Port Fiber Optic Ağ Ekipmanı 10

Tipik uygulama şeması

GPON OLT 4-16 Port Fiber Optic Ağ Ekipmanı 11
