DA-PLC düz ışık dalgası devresi (PLC) bölücü
Açıklama
DawnergysPlanar Lightwave Circuit (PLC) Splitter, benzersiz silik cam dalga kılavuzu işlemi kullanılarak üretilir.PLC Spitters girişler çıkış portlarına optik güç dağıtmak ve yaygın olarak FTTx sistemlerinde kullanılır, iletişim ağları, analog pasif optik ağlar, CATV ağları ve diğer fiber optik sistemler. mini tip PLC bölücüler fiber terminal kutusu, fiber dağıtım kutusu,Dikiş kapama ve raf üzerine monte edilmiş bölücü kutusuKompakt tasarım, kurulum alanını ve zamanını tasarruf edebilir.
Özellikleri
Ben... Düşük Ekleme Kaybı & Yüksek Geri Dönüş Kaybı
Ben... Üretim ve test standardı: Telcordia GR-1209 ve GR-1221
Ben... Düşük PDL
Ben... Kompakt Tasarım
Ben... İyi kanal-kanal tekdüzelik
Ben... Geniş çalışma dalga boyutu aralığı ve çalışma sıcaklığı
Ben... İç ve dış uygulamalar için yüksek güvenilirlik ve istikrar
PLC Splitter Modülü Özellikleri
|
Parametreler
|
1x16
|
|
Bağlantı tipi
|
SC/APC
|
|
Boyut ((mm)
|
60x12x4
|
|
Çalışma dalga uzunluğu ((nm)
|
1260~1625
|
|
Ekleme kaybı (dB)
|
En fazla.
|
14.3
|
|
Tekdüzelik (dB)
|
En fazla.
|
1.8
|
|
PDL (dB)
|
En fazla.
|
0.3
|
|
Geri dönüş kaybı (dB)
|
Min.
|
55
|
|
Direktiflik (dB)
|
Min.
|
55
|
|
Elyaf Türü
|
ITU-T G652D (Mode alanı çapı 1310 nm: 9,2 μm ± 0,4 μm 1550 nm: 10,4 μm ± 0,8 μm)
|
|
Konut malzemeleri
|
Paslanmaz çelik
|
|
Kuyruk uzunluğu
|
Ben... Optik bölücü giriş tarafı bağlantısız olmalıdır ve çıkış tarafı bağlantılarla sonlandırılmalıdır.
Ben... Giriş kuyruk uzunluğu 150 cm ± 3 cm olmalıdır.
Ben... Çıkış kuyruğu uzunluğu 60 cm ± 3 cm olmalıdır.
|
|
Domuz kuyruklu aşırı doz
|
900um±% 5 Birbirlik < 20um
|
|
Domuz kuyruğu rengi
|
Girdi: Beyaz
Çıktı: TIA/EIA 598-A 1'den sonuna kadar sayı üreticisiyle
|
|
Çalışma sıcaklığı (°C)
|
-10 ~ 70
|

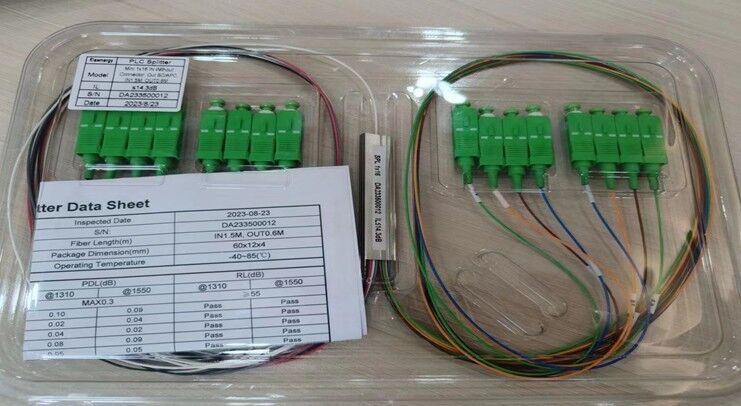

Paket
Plastik şişelerle paketlenmiş bir bölücü, her kutuda bir bölücü, kutuya dahil her bölücü için test raporu.Splitter tipi, seri numarası
Splitter üzerindeki etiket
Yazdırma bilgileri: Adli Ekleme kaybı, Splitter tipi, seri numarası
