| Menşe yeri | Çin |
| Marka adı | DAWNERGY |
| Sertifika | Anatel,CE,ROHS |
| Model numarası | DA-PLC-1(2)XN-SCA-T |

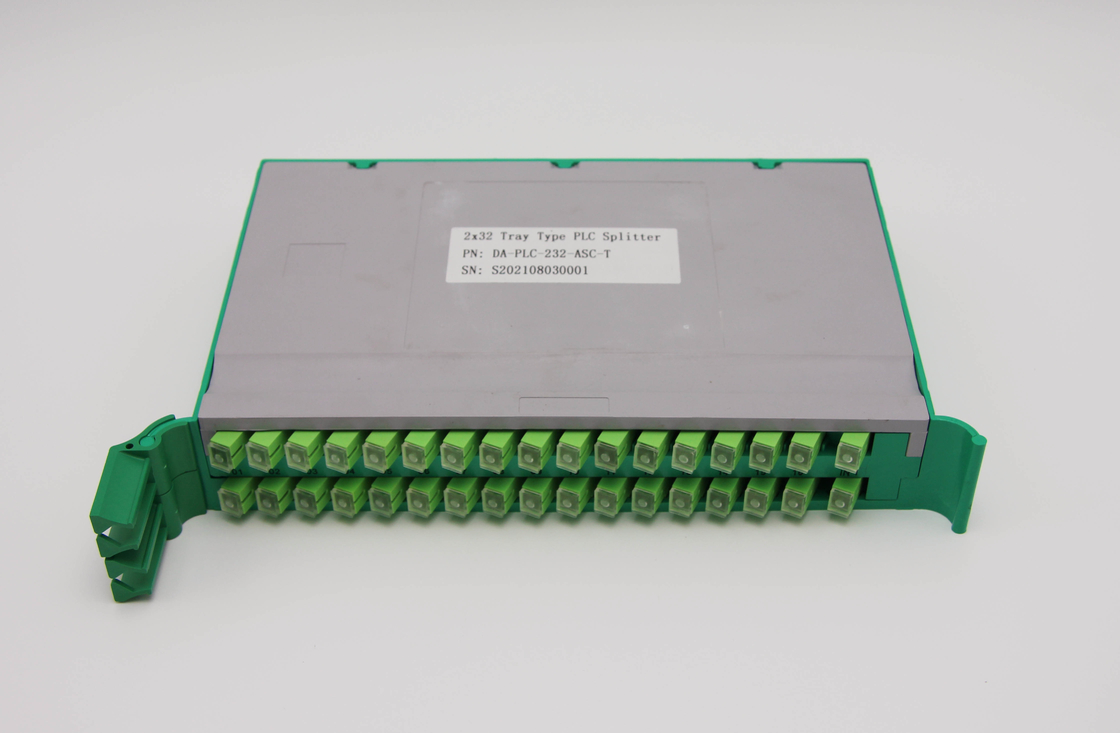

Tabak tipi PLC bölücü 1xN 2xN PLC bölücü
Dawnergy'nin düz ışık dalga devre bölücü (PLC), silik optik dalga kılavuzu teknolojisini kullanan optik güç yönetimi cihazıdır.Geniş çalışma dalga boyu aralığı. PON ağlarında yaygın olarak kullanılır ve optik sinyal gücünün bölünmesini gerçekleştirir. Genellikle fiber optik dağıtım merkezlerinde kurulur.
Özellikleri:
| Parametreler | 1x2 | 1x4 | 1x8 | 1x16 | 1x32 | 1x64 | |
| Çalışma dalga uzunluğu ((nm) | 1260~1650 | ||||||
| Ekleme kaybı (dB) | Tipik | 3.6 | 6.8 | 10 | 13.1 | 16.2 | 20 |
| Max ((P/S) | 3.8/4.0 | 7.2/7.4 | 10.5/10.7 | 13.6/13.7 | 16.5/16.8 | 20.5/21.0 | |
| Tekdüzelik (dB) | Tipik | 0.3 | 0.4 | 0.5 | 0.6 | 0.8 | 1.2 |
| En fazla. | 0.4 | 0.6 | 0.8 | 1.2 | 1.5 | 2.5 | |
| PDL (dB) | Tipik | 0.1 | 0.1 | 0.15 | 0.15 | 0.15 | 0.2 |
| En fazla. | 0.2 | 0.2 | 0.3 | 0.3 | 0.3 | 0.4 | |
| Geri dönüş kaybı (dB) | Min. | 55 | |||||
| Direktiflik (dB) | Min. | 55 | |||||
| Fiber uzunluğu (m) | 1 (+/-0,05) veya müşteri tarafından belirtilmiştir | ||||||
| Elyaf Türü | ITU-T G657A1 veya müşteri tarafından belirtilen | ||||||
| WDL (dB) | Tipik | 0.2 | 0.2 | 0.2 | 0.3 | 0.3 | 0.3 |
| En fazla. | 0.3 | 0.3 | 0.3 | 0.5 | 0.5 | 0.5 | |
| TDL (dB) (-40 ~ 85°C) | Tipik | 0.2 | 0.2 | 0.2 | 0.3 | 0.3 | 0.3 |
| En fazla. | 0.4 | 0.4 | 0.4 | 0.5 | 0.5 | 0.5 | |
| Çalışma sıcaklığı (°C) | -40~85 | ||||||
| Depolama sıcaklığı (°C) | -40~85 | ||||||
| Parametreler | 2x2 | 2x4 | 2x8 | 2x16 | 2x32 | 2x64 | |
| Çalışma dalga uzunluğu ((nm) | 1260~1650 | ||||||
| Ekleme kaybı (dB) | Tipik | 3.7 | 7 | 10.8 | 13.6 | 16.8 | 20.5 |
| Max ((P/S) | 3.9/4.2 | 7.5/7.8 | 11.2/11.5 | 14.2/14.5 | 17.4/17.7 | 21.0/21.5 | |
| Tekdüzelik (dB) | Tipik | 0.5 | 1 | 1 | 1.2 | 1.5 | 2.2 |
| En fazla. | 0.6 | 1.2 | 1.5 | 1.8 | 2 | 2.7 | |
| PDL (dB) | Tipik | 0.1 | 0.1 | 0.2 | 0.3 | 0.3 | 0.3 |
| En fazla. | 0.2 | 0.2 | 0.4 | 0.4 | 0.4 | 0.4 | |
| Geri dönüş kaybı (dB) | Min. | 55 | |||||
| Direktiflik (dB) | Min. | 55 | |||||
| Fiber uzunluğu (m) | 1 +/-0.05 veya müşteri tarafından belirtilmiştir | ||||||
| Elyaf Türü | ITU-T G657A1 veya müşteri tarafından belirtilen | ||||||
| WDL (dB) | Tipik | 0.3 | 0.3 | 0.3 | 0.5 | 0.5 | 0.8 |
| En fazla. | 0.4 | 0.4 | 0.5 | 0.6 | 0.8 | 1.2 | |
| TDL (dB) (-40 ~ 85°C) | Tipik | 0.3 | 0.3 | 0.3 | 0.4 | 0.4 | 0.4 |
| En fazla. | 0.4 | 0.4 | 0.4 | 0.5 | 0.5 | 0.5 | |
| Çalışma sıcaklığı (°C) | -40~85 | ||||||
| Depolama sıcaklığı (°C) | -40~85 | ||||||
| Paket Boyutu ((mm) |
1 ((2) x 2,4,8,16,32: 483 (W) x 228 (D) x 44 (H) mm 1 ((2) x 64: 483 (W) x 228 (D) x 88 (H) mm |
||||||
| Notlar: 1. Ölçümler oda sıcaklığında yapılır. Yukarıdaki özelliklerde bağlantı kaybı hariç tutulur. | |||||||
| 2. S = Standart sınıf, P = Premium sınıf | |||||||
