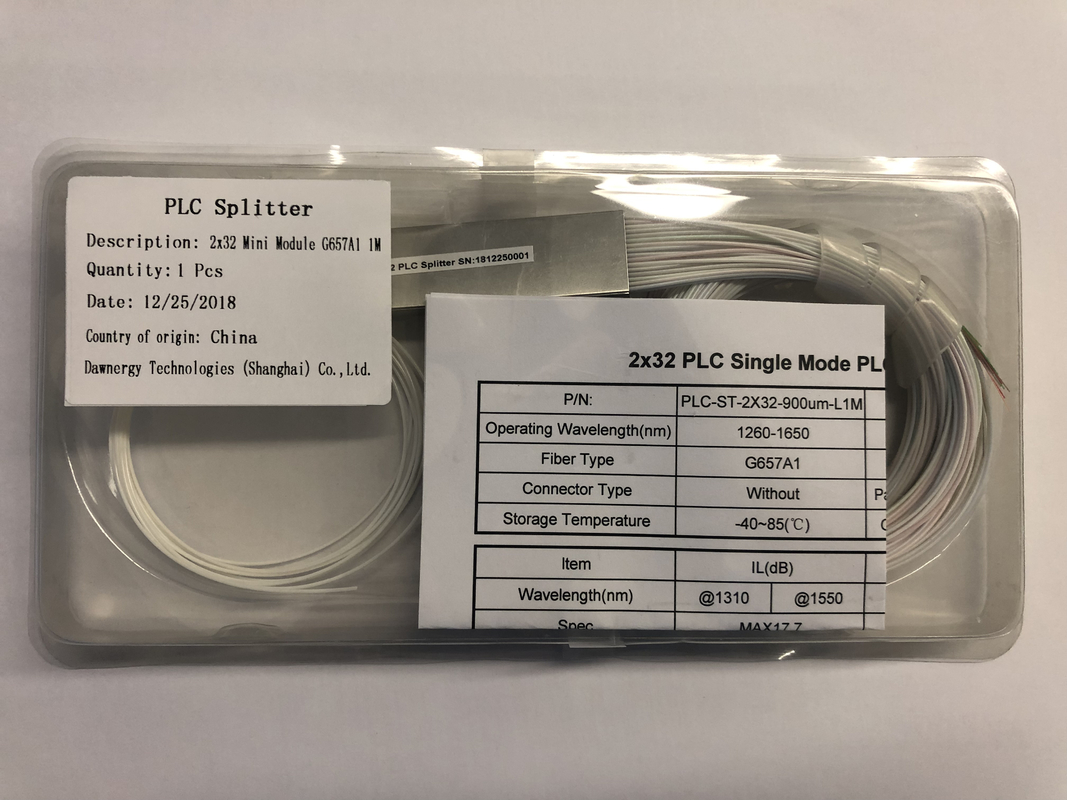

2X32 MINI MODUL FİBER OPTİK PLC SPLITTER CONNECTOR BİR KALAN TELCORDIA 1209&1201 STANDARD Düşük Kayıp Yüksek Güvenilirlik
2x32 Mini Tip Fiber PLC Splitter, fiber optik ağlarda tek bir optik sinyali birden fazla çıkışa ayırmak için kullanılan pasif bir optik bileşeni ifade eder.Bölücü bölme oranı 2'dir.:32, yani bir giriş alır ve 32 çıkış lifine ayırır.
"Mini Tipi", bu bölücüün kompakt ve alan tasarrufu için tasarlandığını gösterir.Sınırlı bir alanda yüksek yoğunluklu fiber optik bağlantılara ihtiyaç duyulan durumlarda yaygın olarak kullanılır.
"Bağlantısız" terimi, bölücüye giriş veya çıkış liflerinde önceden takılmış herhangi bir bağlayıcı verilmediği anlamına gelir.Bu, kullanıcının özel gereksinimlerine göre uygun konektörleri seçmesi ve kurması için esneklik sağlar..
Parametreler | 1x2 | 1x4 | 1x8 | 1x16 | 1x32 | 1x64 | |
Çalışma dalga uzunluğu ((nm) | 1260~1650 | ||||||
Ekleme kaybı (dB) | Tipik | 3.6 | 6.8 | 10 | 13.1 | 16.2 | 20 |
Max ((P/S) | 3.8/4.0 | 7.2/7.4 | 10.5/10.7 | 13.6/13.7 | 16.5/16.8 | 20.5/21.0 | |
Tekdüzelik (dB) | Tipik | 0.3 | 0.4 | 0.5 | 0.6 | 0.8 | 1.2 |
En fazla. | 0.4 | 0.6 | 0.8 | 1.2 | 1.5 | 2.5 | |
PDL (dB) | Tipik | 0.1 | 0.1 | 0.15 | 0.15 | 0.15 | 0.2 |
En fazla. | 0.2 | 0.2 | 0.3 | 0.3 | 0.3 | 0.4 | |
Geri dönüş kaybı (dB) | Min. | 55 | |||||
Direktiflik (dB) | Min. | 55 | |||||
Fiber uzunluğu (m) | 1 (+/-0,05) veya müşteri tarafından belirtilmiştir | ||||||
Elyaf Türü | ITU-T G657A1 veya müşteri tarafından belirtilen | ||||||
WDL (dB) | Tipik | 0.2 | 0.2 | 0.2 | 0.3 | 0.3 | 0.3 |
En fazla. | 0.3 | 0.3 | 0.3 | 0.5 | 0.5 | 0.5 | |
TDL (dB) (-40 ~ 85°C) | Tipik | 0.2 | 0.2 | 0.2 | 0.3 | 0.3 | 0.3 |
En fazla. | 0.4 | 0.4 | 0.4 | 0.5 | 0.5 | 0.5 | |
Çalışma sıcaklığı (°C) | -40~85 | ||||||
Depolama sıcaklığı (°C) | -40~85 | ||||||
Paket Boyutu ((mm) | Çıplak Kırıcı | 40x4x4 | 50x7x4 | 60x12x4 | |||
Mini Modül | 60x7x4 | 60x12x4 | 80x20x6 | 100x40x6 | |||
Kaset Türü | 100x80x10 | 120x80x18 | |||||
Parametreler | 2x2 | 2x4 | 2x8 | 2x16 | 2x32 | 2x64 | |
Çalışma dalga uzunluğu ((nm) | 1260~1650 | ||||||
Ekleme kaybı (dB) | Tipik | 3.7 | 7 | 10.8 | 13.6 | 16.8 | 20.5 |
Max ((P/S) | 3.9/4.2 | 7.5/7.8 | 11.2/11.5 | 14.2/14.5 | 17.4/17.7 | 21.0/21.5 | |
Tekdüzelik (dB) | Tipik | 0.5 | 1 | 1 | 1.2 | 1.5 | 2.2 |
En fazla. | 0.6 | 1.2 | 1.5 | 1.8 | 2 | 2.7 | |
PDL (dB) | Tipik | 0.1 | 0.1 | 0.2 | 0.3 | 0.3 | 0.3 |
En fazla. | 0.2 | 0.2 | 0.4 | 0.4 | 0.4 | 0.4 | |
Geri dönüş kaybı (dB) | Min. | 55 | |||||
Direktiflik (dB) | Min. | 55 | |||||
Fiber uzunluğu (m) | 1 +/-0.05 veya müşteri tarafından belirtilmiştir | ||||||
Elyaf Türü | ITU-T G657A1 veya müşteri tarafından belirtilen | ||||||
WDL (dB) | Tipik | 0.3 | 0.3 | 0.3 | 0.5 | 0.5 | 0.8 |
En fazla. | 0.4 | 0.4 | 0.5 | 0.6 | 0.8 | 1.2 | |
TDL (dB) (-40 ~ 85°C) | Tipik | 0.3 | 0.3 | 0.3 | 0.4 | 0.4 | 0.4 |
En fazla. | 0.4 | 0.4 | 0.4 | 0.5 | 0.5 | 0.5 | |
Çalışma sıcaklığı (°C) | -40~85 | ||||||
Depolama sıcaklığı (°C) | -40~85 | ||||||
Paket Boyutu ((mm) | Çıplak Kırıcı | 50x7x4 | 60x7x4 | 70x12x4 | |||
Mini Modül | 60x7x4 | 80x12x5 | 100x20x6 | 100x40x6 | |||
Kaset Türü | 100x80x10 | 120x80x18 | |||||
Notlar: 1. Ölçümler oda sıcaklığında yapılır. Yukarıdaki özelliklerde bağlantı kaybı hariç tutulur. | |||||||
2. S = Standart sınıf, P = Premium sınıf |
