DA-ODF 960F Fiber Optik Dağıtım Çerçevesi

Dawnergy'nin optik dağıtım çerçeveleri endüstri standardına göre tasarlanmış ve üretilmiştir.Ana optik kablonun merkez ofiste sonlandırılması ve dağıtımı için kullanılır ve fiber optik kanalların bağlantısını, dağıtımını ve programlanmasını kolaylıkla gerçekleştirebilir.ODF'nin ana işlevleri şunları içerir: optik kabloları sabitlemek, sıyırmak ve korumak, optik fiberleri sonlandırmak, optik fiberleri planlamak ve optik kablo çekirdeklerini, pigtailleri ve atlama tellerini korumak ve depolamak.Bu arada müşterinin talep etmesi halinde optik ayırıcı ve dalga boyu bölmeli çoklayıcı gibi katma değerli modüller de kurulabilmektedir.Optik fiber iletişim ağlarında yaygın olarak uygulanırlar ve bir optik erişim ağındaki merkez ofislere ve çapraz bağlantı noktalarına uygulanabilirler.

Kablo için MODF Çerçeve tasarımı, modül ODF eklemesiyle CO olarak gelir ve ekipmana veya diğer modüle Patch cord kablosuyla bağlanır.Kapalı kabin yapısı, sağlam, gerektiğinde optik fiberleri takması veya taşıması kolaydır.

Özellikler

• Optik fiber ekleme, dağıtım ve sevkıyat için tam önden çalıştırma;
• Bağlantı kablosunun girişi/çıkışı ve bağlantı kablosunun saklanması için rafın her iki yanında R kılavuzu bulunur.Fiber optik bağlantı kablosu depolamanın R kılavuzu, sistemin çalıştırılmasını ve bakımını kolaylaştıracak şekilde uygun konumlara yerleştirilmiştir.
• Ön tarafı açık kapı tipi, kilitli kapı olup ODF Modülünün içerisinin görülmesini sağlayacak şekilde tasarlanmıştır.
• Test ekipmanı için Fusion Splicer tepsisi için rafla eşzamanlı olarak destek çubuğu montajı
• Kapasiteyi artırmaya ihtiyaç duyulduğunda ODF Modülünün ek kurulumuna izin verir
• ODF Modülünü genişletirken veya azaltırken, kullanılan diğer ODF Modülünü ve kullanılan bağlantıları etkilemeden işlemler kolaydır.
• Yama kablosunun ve optik kablonun giriş ve çıkışının hem üstten hem de alttan ayrılmasına olanak tanır
• İçeri giren toz ve böceklere karşı koruma sağlar
• Yerden tasarruf etmek için rafların arka arkaya montajı veya duvara montajı.Kabinetin alt ve üst tasarımı zemine sabitlenmiş 4 sabit nokta desteği, kablo kanalı merdiveni ile sabitlenmiştir.
• Modüler tasarım, büyük kapasite, yüksek yoğunluk ve önde gelen optik kabloları rafın üstünden veya altından rafa genişletmeye uygun;
• Fiber bağlantı kablosuna maruz kalmadan kapılı, tamamen kapalı yapı, hoş görünüm ve iyi toz geçirmezlik performansı.
• Lazerin gözlerinize zarar vermesini önlemek ve kablolamayı kolaylaştırmak için adaptörler kabinin ön kısmına açılı olarak takılabilir.
• Optik ayırıcılar ve zayıflatıcılar gibi katma değerli modüller kurulabilir, bu da işletimi ve kurulumu rahat ve güvenilir kılar.
• Çalıştırma ve bakımı rahat ve güvenilir kılan çalıştırma aksesuarları da sağlanmaktadır.
• Tüm Dolaplar için Topraklama

Uygulamalar

• FTTH erişim ağları
• Telekomünikasyon ağları

Özellikler

Ekleme tipi Operating Priprensip

1. Kablo 5. Fiber yama kablosu

2. Ekleme noktası 6. Jumper örgüsü

3. Fiber dağıtım örgüsü 7. Ekleme noktası

4. Adaptör 8. Kablo 1

Boyut ve Kapasite

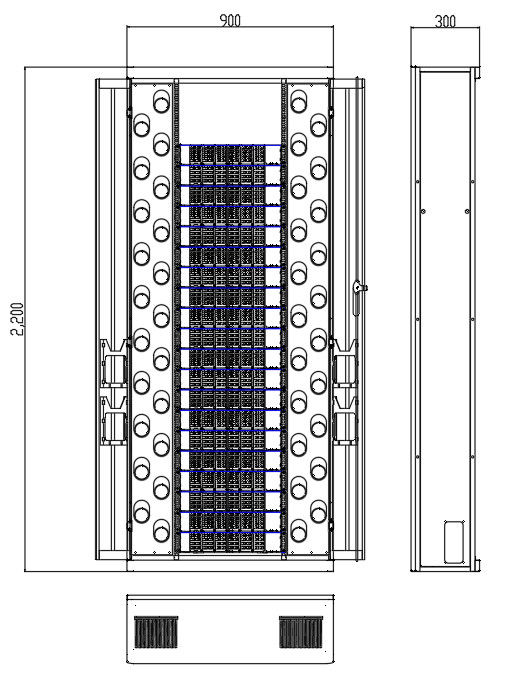

Çizim (mm)

Dağıtım türü Ekleme türü

Sipariş Bilgileri

Kurulum kılavuzu

İçerik

1. Genel Bakış

1.1. Ürün Kullanımı

1.2. Çalışma Prensibi

1.3. Yapısal özellikler

1.4. Yapı ve fiber yönlendirme

Boyut ve Kapasite

2. Teknoloji Özellikleri

2.1. Çalışma koşulları

2.2. Yalıtım direnci

2.3. Dayanım gerilimi:

3. Kurulum

3．1 Sabit parçalar

3．2 Kurulum Araçları

3．3 Kurulum ve sabitleme

Sondaj

ODF Konumu

3．4 Çerçeve iç montajı

Uygulama sorumlusuDA-ODF-960ODF serisi

Optik Fiber kablo giriş modülüDA-ODF-960ODF serisi

Optik fiber kablo sıyırma, sabit ve korumalı

ODFBirimYapı

3．5 Topraklama

Yüksek gerilim koruma sistemleri

Koruyucu Topraklama

3．6 Raf Kombinasyonunun Kurulumu

4. Operasyon ve bakım

4.1. Yama kablosu işlemi

4.2. Topraklama Tellerinin Bakımı

5. Kurulum ve Ayarlama

5.1. Ambalajdan Çıkarma ve İnceleme

5.2. Belgeler, Araçlar ve Araçlar

6. Arıza Analizi ve Sorun Giderme

7. Paketleme, Taşıma ve Depolama

7.1 Paketleme

7.2 Taşıma

7.3 Depolama

1.Genel Bakış

1.1.ÜrünKullanım

Dawnergy'nin DA-ODF optik dağıtım çerçeveleri, uluslararası standartlara göre tasarlanmış ve üretilmiştir ve optik kablolar için giriş, sabitleme ve sıyırma koruması, optik fiberler için ekleme ve koruma, pigtail depolama, fiber yama depolama ve yönetimi gibi işlevleri yerine getirir. kablo, sabit bağlantı ve optik fiberlerin çapraz bağlantısı.Bu arada müşterinin talep etmesi halinde optik ayırıcı ve dalga boyu bölmeli çoklayıcı gibi katma değerli modüller de kurulabilmektedir.Fiber optik iletişim ağlarında geniş uygulama alanı bulabilirler ve optik erişim ağındaki merkez ofislere ve çapraz bağlantı noktalarına uygulanabilirler.

1.2.Çalışma Prensibi

1.3.Yapısal özellikler

• Optik fiber ekleme, dağıtım ve sevkıyat için tam önden çalıştırma;
• Yerden tasarruf etmek için rafların arka arkaya montajı veya duvara montajı;
• Modüler tasarım, büyük kapasite, yüksek yoğunluk ve önde gelen optik kabloları rafın üstünden veya altından rafa genişletmeye uygun;
• Şeritli veya şeritsiz kablolar için uygundur;
• Tamamen kapalı yapı, fiber yama kablosuna maruz kalmadan, hoş görünüm ve iyi toz geçirmezlik performansı.
• SC gibi birden fazla adaptöre uygun adaptör yerleştirme kurulumu
• Direkt ark ışığının gözlerinize zarar vermesini önlemek ve kablolamayı kolaylaştırmak için adaptörler kabinetin önüne 30 derecelik açıyla monte edilebilir.
• Şerit kablolar, çıplak fiberlerin korunmasını ve optik kabloların sabitlenmesini ve topraklanmasını daha mükemmel ve güvenilir hale getirmek için özel sıyırma koruma konektörü sağlar.
• Optik ayırıcılar ve zayıflatıcılar gibi katma değerli modüller kurulabilir, bu da işletimi ve kurulumu rahat ve güvenilir kılar.
• Çalıştırma ve bakımı rahat ve güvenilir kılan çalıştırma aksesuarları da sağlanmaktadır.
• SC/UPC'li 48 çekirdekli ODF ünitesi 2U.

1.4.Yapı ve fiber yönlendirme

DA-ODF 960F Ekleme tipi DA-ODF 960F Dağıtım tipi

Dağıtım türü Ekleme türü

Boyut ve Kapasite

2.Teknoloji Özellikleri

2.1.Çalıştırma ckoşullar

• Çalışma sıcaklığı: iç mekan tipi: -5°C ~ +40°C.
• Depolama sıcaklığı: -25°C ~ +55°C.
• Bağıl nem: %85 (+30°C).
• Atmosfer basıncı: 70 kPa ~ 106 kPa

2.2.BENizolasyon direnci

Topraklama cihazı ile kabin arasındaki izolasyon direnci ＞ 2x10⁴MΩ/500V(DC)

2.3.Dayanım gerilimi:

Topraklama cihazı ile kabin arasındaki gerilim 3000V(DC)/1 dakikadan az olmamalı, arıza yok, uçan ark yok.

3.Düzenlemekeylem

3．1Fsabit parçalar

Şekil 3-1 genişletme somunu Şekil 3-2 bağlama

3．2Kurulum Araçları

Fiber ODF'yi kurarken ve sabitlerken elektrikli darbeli matkap, ağır çekiç ve lokma anahtar kullanacaktır. Şekil 3-3'te gösterildiği gibi;Ve Şekil 3-4,3-5,3-6'da gösterilen çeşitli türde sıyırma makasları kullanılacaktır.

Şekil 3-3 Anahtarlar Şekil 3-4 elyaf sıyırma makası

Şekil 3-5 Kılıfın sıyırma makası Şekil 3-6 Fiberin sıyırma makası

Tabii ki, profesyonelfüzyon ekiÇeşitli aletler (anahtarlar, tornavidalar dahil) dışında kullanılacaktır.

3．3BENkurulum ve sabitleme

Sondaj

Tesisat boyutlarına göre seçilen yerde delme işlemi yapılır (Şekil 3-7, 3-8).

Şekil 3-7 Darbeli matkapla delme Şekil 3-8 Ağır çekiç çivili genişletme cıvataları

ODFKonum

ODF'yi uygun konuma iterek, önce kablo yuvasını çıkarın, ardından dört vidayı (şekil 3-9 ve 3-10) anahtarlarla sıkın.

Şekil 3-9 sıkma vidası

Şekil 3-10 Anahtarlı sıkma vidası tel yuvası

3．4Kurulumçerçevenin iç kısmı

Auygulama prensibi DA-ODF-960 serisi ODF

Şekil 3-11 ODF Uygulaması

Optik Fiber kablo girişiDA-ODF-960 serisi ODF modülü

DA-ODF-960 serisi ODF'nin Optik Fiber kablo giriş modu şudur: şekil 3-12'de gösterildiği gibi ODF'ye üstten ve alttan kablo.

Şekil 3-12 Alt kısmın ODF'ye kablolama düzeni

Optikfiber kablo sıyırma, sabit ve korumalı

• Optik kablonun kabinetin üstünde veya altında bulunan delikten kabinet içerisine sokulması ve fiber optik kablonun girişteki sabit setlerle sıkıştırılması

Şekil 3-13 optik kabloyu kabine yönlendiriyor

• Kablonun soyulması ve sabitlenmesi

Şekil 3-14 Kabloyu sıyırma

• Örnek olarak kablo (Şekil 3-15'te gösterildiği gibi)

1. Kablonun temizlenmesi;
2. Kabloyu sıyırma, Kabloyu sıyırma konumundan en uzak devam eden modüle (2,5 m+L) kadar yaklaşık 2,5 m+uzunluk.Zırhı 40 mm'ye ayrılmış, merkezi güçlendirilmiş çekirdek 100 mm'ye kadar;
3. Güçlendirilmiş çekirdeğin sabit kart parçalarına yerleştirilmesi, vidaların sıkılması;

Şekil 3-15 sabit kablo

• sıyırmave gevşek tüplü optik kablonun sabitlenmesi

1. Kablonun temizlenmesi
2. Kablonun soyulması, yaklaşık 2,5m+L.zırhla ayrılmış 35 mm, merkezi güçlendirilmiş çekirdek 100 mm;

Şekil 3-16 Şeritsiz kablonun soyulması ve sabitlenmesi

ODF Birim Yapısı

Ekleme Tipi ODU

Dağıtım tipi ODU, ekleme tepsisi yok ve pigtailler

3．5Topraklama

Yüksek gerilim koruma sistemleri

Kabin içindeki yüksek gerilim koruma sistemleri sabit pano, koruyucu kablo sıyırma cihazı, boğaz butonu, topraklama bakır hattı, mukavemet çekirdeği ve zırh katmanından oluşur.Fiber ve zırh katmanının güçlendirilmiş çekirdeğini boğaz düğmesi ve sıyırma kablosunun koruyucu cihazı ile sabit tahtaya sabitlemek, ardından fiber sabit levhayı tel ile seri hale getirmek ve topraklama kablosu kesiti 35 mm'den az olmamak üzere².Son olarak topraklama bakır sırasına topraklama kablosuyla bağlanıldığında telin kesiti 6 mm'den fazladır.²

Koruyucu Topraklama

Kabinin koruyucu topraklaması kabinin üstünden veya tabanından topraklama kurşun bakır sırasına bağlanır, topraklama kablo kesiti 35 mm'den az değildir².

Not: Bu temellendirme açık mimari çerçevesine aittir;diğer yarı kapalı çerçeveler böyle bir topraklama modunu benimser.Konumu şekildeki yerde veya şekildeki yere yakın olarak gösterilmektedir.Açık değilse lütfen benimle iletişime geçin.

• İki topraklama yapılması gerekmektedir, aksi takdirde bundan doğacak sonuçlardan şirketim sorumlu değildir.
• Kabloyu sıyırırken topraklamamız gerekir.

Şekil 3-18 Şeritsiz kablonun ordu katmanı topraklaması

3．6 Raf Kombinasyonunun Kurulumu

İki veya daha fazla raf birleştirilmişse, bitişik iki rafın yan panellerini çıkarın ve bitişik sütunları cıvatalarla bağlayın.Kablolar rafın altından DA-ODF-960'a yönlendiriliyorsa, kabloların giriş kutusunun ve alttaki iki sonlandırma ünitesinin anahtarlama konumuna yönlendirilmesi gerekir

4.Operasyon ve bakım

4.1.Yama kablosu işlemi

1. Φ2 mm veya Φ3 mm bağlantı kablosunu seçin.Şekil 4-1'de gösterildiği gibi;

Şekil 4-1 Yama kablosunu seçin

Patch kablosunun bir ucunu adaptöre takın;halkayı sardıktan sonra diğer ucunu ilgili adaptöre takın.

2. Doğrudan veya çapraz bağlanabilir.

3. Bağlantı kablosu işlemini tamamlamak için 2. ve 3. adımları tekrarlayın ve son olarak bitmiş bağlantı kablosu kaydını işaretleyin (Şekil 4-2).

4-2 Yama kablosu tanımlayıcısının günlüğü

4.2.Topraklama Tellerinin Bakımı

Metalik iletkenlerin temasından kaynaklanan kısa devreye dikkat ederek bireysel bağlantı noktalarını kontrol edin ve sıkın.Bakım kaydını ve istisna istatistiklerini yapın.

5.Kurulum ve Ayarlama

Kişisel ve ekipman güvenliğine yönelik kurulum ve içerik önlemleri vurgulanacak ve Dikkat veya Tehlike sembolüyle (şekillerde gösterildiği gibi) işaretlenecek veya uyarı ifadesiyle belirtilecektir.Çalışmaya ilişkin önlemler de belirtilecektir.Gerekirse bazı yeni resimler veya kırmızı işaretler ekleyin.

NotTehlike

Zemin gereksinimi: Yoğunluğu 27,4 Mpa'dan az olmayan beton zemin

5.1.Ambalajdan Çıkarma ve İnceleme

Paketleme listesindeki ad, teknik özellik ve miktara göre tüm bileşenleri tek tek kontrol edin.

5.2.Belgeler, Araçlar ve Araçlar

6.Arıza Analizi ve Sorun Giderme

7.Paketleme, Taşıma ve Depolama

7.1 Paketleme

DA-ODF-960 serisi ürünlerde dolaplar ve raflar kartonlar içerisinde paketlenmektedir.Ürünler (aksesuarlar dahil) ambalaj özelliklerine göre paketlenmiş olup, nem ve darbeye dayanıklıdır.Aksesuar ve yedek parçalar ilgili poşetlere konularak ambalaj kutusuna konulur.Entegre ekipman plastik bir torba ile kapatılmıştır.Ambalaj kutusunun dış kısmında yağmur geçirmez, neme dayanıklı ve yön işaretleri bulunmaktadır.

7.2 Taşıma

DA-ODF-960 ürünleri ahşap kutu/kartonlarda paketlendikten sonra motorlu taşıt, tren, gemi veya uçakla taşınabilir.Taşıma sırasında ürünlerin çarpışmasını, düşmesini, yağmurunu, karını ve doğrudan güneş ışığını önleyin.

7.3 Depolama

DA-ODF-960 ürünleri, aşındırıcı gazların bulunmadığı, kuru ve havalandırılmış bir depoda saklanmalıdır.Depolama sıcaklığı -25°C ~ +55°C olmalıdır.
