60ch 100GHz AAWG Modülü'nün özellikleri

Menşe yeri	Çin
Marka adı	Dawnergy

Ürün Ayrıntıları

Marka:

Dawnergy

Optik Fiber Bitişleri:

LC/UPC

Ortak Elyaf Uzunluğu:

Boy: 500±50

Yaygın Elyaf Türü:

900μm gevşek tüp G657A2

Paket Boyutu:

120 çarpı 70 çarpı 10.5

Kanal lif türü:

900μm gevşek tüp G657A2

Vurgulamak:

60ch 100GHz AAWG modülü

100GHz AAWG Modülü

60ch AAWG Modülü

Ödeme ve Nakliye Şartları

Ödeme koşulları

L/C, D/A, D/P, T/T

Ürün Tanımı

60ch 100GHz AAWG Modülü'nün özellikleri

1Başvuru notu

Özellikler, DWDM sisteminde C bant 100GHz Flat-top MUX/DEMUX için kullanılır.
AWG modülü termal değil.

2Optik özellikler

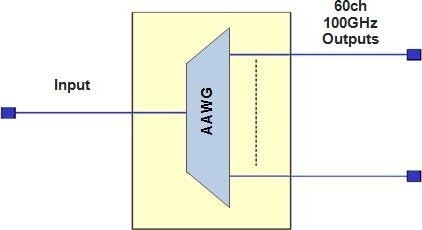

2.1Optik sinyal iletim şeması

60ch 100GHz AAWG Modülü'nün özellikleri 0

Şekil 1 Optik sinyal iletim özellikleri

2.2Optik özellikler

Tablo 1 Optik özellikler

60ch 100GHz AAWG Modülü'nün özellikleri 1

60ch 100GHz AAWG Modülü'nün özellikleri 2

Bağlantı kaybı da dahil.

Tablo 2 Kanal Planı

Türü

Birinci Kanal

Frekans (THz)

Son Kanal

Frekans (THz)

Birinci Kanal

Dalga boyu (nm)

Son Kanal

Dalga boyu (nm)

Hatta.

196.6

190.7

1524.885

1572.063

Tablo 3 Kanal Listesi: 60 kanal AAWG için geçiş bantları

3Çevre koşulları ve maksimum derecelendirmeler

Tablo 4 Çevre koşulları

Parametreler	Notlar	Özellikler			Birimler
Parametreler	Notlar	Min.	Tip	En fazla.	Birimler
Çalışma sıcaklığı		- 5		+65	°C
Depolama sıcaklığı		-40		+85	°C
Nitelikli Nemlilik		0		95	%

4Mekanik özellikler

4.1- Mekanik çizim

60ch 100GHz AAWG Modülü'nün özellikleri 5

Şekil 2 AAWG düz çizim

4.2. Fiber Uzunluğu

Parametreler	Notlar	Özellikler			Birimler
Parametreler	Notlar	Min.	Tip	En fazla.	Birimler
Optik Fiber Bitişleri		LC/UPC
Paketin Boyutu	(LWH)	120 çarpı 70 çarpı 10.5			mm3
Yaygın lif boyu	Bağlantı dahil	L: 500±50			mm
Yaygın Elyaf Türü		900μm boş tüp G657A2
Modülden fan-out'a kadar lif		L1: 500±50			mm
Fan-out'tan bağlantılara kadar lif	Buna dahil olmak üzere Bağlantılar	L2: 500±50			mm
Kanal lif türü		900μm gevşek tüp G657A2
