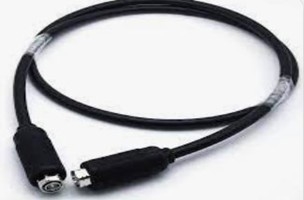

DAWNERGY JUMPER Kablosu

Menşe yeri Çin
Marka adı Dawnergy
Ürün Ayrıntıları
Kablo tipi:
HCAHY (Z) -50-9 (1/2 "süper esnek)
IP koruma sınıfı:
IP68
ROHS:
RoHS 2011/65/AB
Vurgulamak:

IP68 jumper kablo

,

RoHS uyumlu yama kablosu

,

süper esnek pigtail

Ödeme ve Nakliye Şartları
Min sipariş miktarı
1000
Teslim süresi
5-8 iş günü
Ödeme koşulları
L/C, D/A, D/P, T/T, Western Union, MoneyGram
Ürün Tanımı

DAWNERGY JUMPER KABLOSU

1.    Yapı

A.      Jumper kablo, 7/16 Erkek-7/16 Erkek düz konnektör, su geçirmez kauçuk botluDAWNERGY JUMPER Kablosu 0

B.     Jumper kablo, 4.3-10 Erkek düz, 7-16 Erkek açılı (L tipi) konnektör, su geçirmez kauçuk botluDAWNERGY JUMPER Kablosu 1

C.     Jumper kablo, 4.3/10 Erkek -7/16 Erkek düz konnektör, su geçirmez kauçuk botluDAWNERGY JUMPER Kablosu 2



D.     Jumper kablo, 4.3/10 Erkek-4.3/10 Erkek düz konnektör, su geçirmez kauçuk botluDAWNERGY JUMPER Kablosu 3


2.     Kablo Özellikleri

Parametreler

Özellik

Kablo Tipi

HCAHY(Z)-50-9(1/2"Süper Esnek)

Kablo

İç İletken Malzemesi

Bakır Kaplı Alüminyum Tel

Dielektrik

Fiziksel Köpük PE

Dış İletken Malzemesi

Oluklu Bakır Boru

Ceket

Siyah PE / Düşük Dumanlı Halojensiz Alev Geciktirici IEC 60754-1:2011

Ceket Çapı ≥13.1mm

Ağırlık

Jumper kablo, 7/16 Erkek-7/16 Erkek

düz konnektör, su geçirmez kauçuk botlu

166 g/m

Jumper kablo, 4.3-10 Erkek düz, 7-16 Erkek açılı (L tipi) konnektör, su geçirmez kauçuk botlu

166 g/m

Jumper kablo, 4.3/10 Erkek -7/16 Erkek düz konnektör, su geçirmez kauçuk botlu

166 g/m

Jumper kablo, 4.3/10 Erkek-4.3/10 Erkekdüz konnektör, su geçirmez kauçuk botlu

166 g/m

IP Koruma Sınıfı

(Fabrika çıkışlı jumper kablo)

IP68

IEC 60529:2001

Minimum bükülme yarıçapı

1 tur ≤ 25

Çoklu tur ≤ 35

Konnektör

Konnektör Tipi

7/16 tipi Düz Erkek

7/16 tipi Açılı Erkek

4.3/10 tipi Düz Erkek

İç İletken Pimi

(Merkez temas)

Pirinç/ Bronz Gümüş kaplama

Gövde ve Dış İletken

Pirinç/ Trimetal Kaplama

İzolatör

PTFE

Ekleme Kaybı

≤ 0.05* √f f: frekans (GHz cinsinden)

Ağırlık

7/16 tipi Düz Erkek

41g

7/16 tipi Açılı Erkek

63g

4.3/10 tipi Düz Erkek

31g

Su geçirmez kablo botu

Malzeme

Silikon

UV Dayanım Standardı

IEC-60068-2-5

Çalışma sıcaklık aralığı (oC)

-40℃ +85℃

IP Koruma Sınıfı

IP68

Jumper Uzunluğu

6m ±%1 veya 10m±%1







3.     Elektriksel Özellikler

Parametreler

Özellik

Karakteristik Empedans

50±2 Ohm

Çalışma Frekansı

≥ 8.8 (GHz)

Maksimum Gerilim

≥ 16 (kW)

İç ve dış iletken arasındaki gerilim (V)

≥ 2500

6M jumper'ın ekleme kaybı @900/1800/2600MHz

≤0.75/1.05/1.40

10M jumper'ın ekleme kaybı @900/1800/2600MHz

≤1.18/1.67/2.27

VSWR

@DC-2200 MHz ≤1.10

@2200-2700 MHz ≤1.15

@2700-3800 MHz ≤1.18

Dinamik PIM (IM3)

IEC 62037 (dBc)

@700/900/1800/2600MHz



Jumper Konnektör standardı 7/16 DIN ile

≤-159dBc

Jumper Konnektör standardı 4.3-10 ile

≤-162dBc

İzolatör Direnci

≥5000MΩ



4.     Mekanik Özellikler

Parametreler

Özellik

Minimum bükülme yarıçapı

1 tur ≤ 25

Çoklu tur ≤ 35

IP Koruma Sınıfı

(Fabrika çıkışlı jumper kablo)



IP68

IEC 60529:2001


5.     Çevresel Özellikler

Parametreler

Özellik

Sıcaklık aralığı

-40℃ +85℃

Nötr tuz sisi

IEC 60068-2-11(48H)

Titreşim

IEC 60068-2-6

Nemli ısı,kararlı durum

IEC 60068-2-3

RoHS

RoHS 2011/65/EU

UV Dayanımı

IEC-60068-2-5



6.     Sipariş Bilgileri

Açıklama

Ürün kodu

Ağırlık (g)

Jumper kablo, 7/16 Erkek-7/16 Erkek düz konnektör, su geçirmez kauçuk botlu, uzunluk 6M

DA-JPC-7.16M STC -7/16M STC-6M

1080 ±20

Jumper kablo, 7/16 Erkek-7/16 Erkek düz konnektör, su geçirmez kauçuk botlu, uzunluk 10M

DA-JPC-7.16M STC -7/16M STC-10M

1750±20

Jumper kablo, 4.3-10 Erkek düz, 7-16 Erkek açılı (L tipi) konnektör, su geçirmez kauçuk botlu, Uzunluk 6M

DA-JPC-4.3-10M STC-7/16M AGC-6M



1095±20

Jumper kablo, 4.3-10 Erkek düz, 7-16 Erkek açılı (L tipi) konnektör, su geçirmez kauçuk botlu, uzunluk 10M

DA-JPC-4.3-10M STC-7/16M AGC-10M



1760±20

Jumper kablo, 4.3/10 Erkek -7/16 Erkek düz konnektör, su geçirmez kauçuk botlu, uzunluk 6M

DA-JPC-4.3-10M STC-7/16M STC-6M

1070±20

Jumper kablo, 4.3/10 Erkek -7/16 Erkek düz konnektör, su geçirmez kauçuk botlu, uzunluk 10M

DA-JPC-4.3-10M STC-7/16M STC-10M

1740±20

Jumper kablo, 4.3/10 Erkek-4.3/10 Erkek düz konnektör, su geçirmez kauçuk botlu, uzunluk 6M

DA-JPC-4.3-10M STC-4.3-10M STC -6M

1060±20

Jumper kablo, 4.3/10 Erkek-4.3/10 Erkek düz konnektör, su geçirmez kauçuk botlu, uzunluk 10M

DA-JPC-4.3-10M STC-4.3-10M STC -10M

1730±20


Not: Her jumper, üreticinin işaretiyle etiketlenmiştir ve aşağıdakiler gibi temel ürün ayrıntılarını içerir: üretici adı, model, parça numarası, üretim tarihi ve toplam uzunluk işareti.

 DAWNERGY JUMPER Kablosu 4DAWNERGY JUMPER Kablosu 5DAWNERGY JUMPER Kablosu 6DAWNERGY JUMPER Kablosu 7

DAWNERGY JUMPER Kablosu 8
