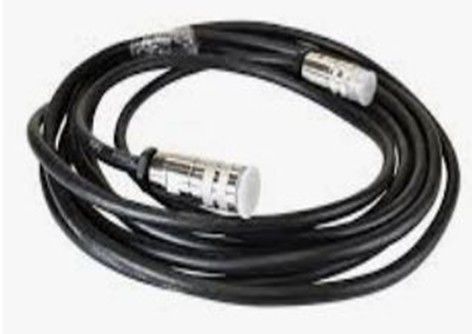

KABLO AISG2.0 RET KONTROL
1. Kablo Yapısı
A. RET kontrolü için Kablo AlSG2.0 tip1-AISGF-DB9 Konnektör
B. RET kontrolü için Kablo AlSG2.0 tip2-AISGF-DB15 Konnektör |
C. RET kontrolü için Kablo AlSG2.0 tip3-AISGF-AISGM Konnektör |
2. Sözleşme Açıklaması
A. RET kontrolü için Kablo AlSG2.0 tip1-AISGF-DB9 Konnektör
pin |
9PIN DB9 Erkek |
8PIN AISG Dişi Düz IEC 601309 |
1 |
kırmızı |
kırmızı |
2 |
/ |
/ |
3 |
mavi |
mavi |
4 |
siyah |
/ |
5 |
yeşil |
yeşil |
6 |
/ |
kırmızı |
7 |
/ |
siyah |
8 |
/ |
/ |
9 |
siyah |
/ |
B. RET kontrolü için Kablo AlSG2.0 tip3-AISGF-AISGM Konnektör
pin |
8PIN AISG Erkek Düz IEC 601309 |
8PIN AISG Dişi Düz IEC 601309 |
1 |
kahverengi |
kahverengi |
2 |
/ |
/ |
3 |
mavi |
mavi |
4 |
/ |
/ |
5 |
yeşil |
yeşil |
6 |
kırmızı |
kırmızı |
7 |
siyah |
siyah |
8 |
/ |
/ |
C. RET kontrolü için Kablo AlSG2.0 tip2-AISGF-DB15 Konnektör
Pin |
15PIN DB15 Erkek |
Pin |
8PIN AISG Dişi Düz IEC 601309 |
13 |
mavi |
3 |
mavi |
9 |
yeşil |
5 |
yeşil |
15 |
kırmızı |
6 |
kırmızı |
14 |
siyah |
7 |
siyah |
3. Özellikler
Parametreler |
Şartname |
|
Kullanım Alanı |
RET özellikli antenin elektrikli eğim ayarı |
|
Protokol |
AISG 2.0/AISG1.1 |
|
Konnektör A- RCU'ya Bağlan |
8pin Dişi |
|
AISG Konnektör A gövde Stili |
Düz |
|
AISG Konnektör A Standardı |
IEC 601309 |
|
AISG Konnektör B- RRU'ya Bağlan |
8 pin Erkek/9pin Erkek/ 15pin Erkek |
|
Kablo |
Yapı |
Bükümlü çift |
İletken Kesit alanı (mm2) |
≥0.185 |
|
Kablo İzolasyon çapı (mm) |
≥0.93 |
|
Ceket Çapı (mm) |
≥ 6.7 |
|
Uzunluk |
10m±1% |
4. Elektriksel Özellikler
Parametreler |
Şartname |
Maksimum Gerilim |
≥ 58V |
Dayanma Gerilimi |
≥500V
|
Karakteristik empedans |
(100±20) Ω
|
Temas Direnci |
<5mΩ |
İzolatör Direnci |
≥5MΩ· |
Nominal akım |
≥4A |
5. Çevresel Özellik
Parametreler |
Şartname |
Sıcaklık aralığı |
-40℃ +85℃ |
Nötr tuz sisi |
>48H |
Çevresel Standart |
RoHS |
IP-Koruma Sınıfı |
IP67 IEC60529 |
6. Sipariş bilgileri
Açıklamalar |
Model |
RET kontrolü için Kablo AlSG20 tipi1----AISGF-X X=DB9 Konnektör/DB15 Konnektör/AISGM Konnektör (Kablo AISG2.0 uzunluğu 10M RET özellikli antenin elektrikli eğim ayarı) |
DA-AISG20-10-AISG-DB-X (X=DB9/DB15/ AISGM)
|
- Her AISG, üreticinin işaretiyle etiketlenir ve aşağıdakiler gibi temel ürün ayrıntılarını içerir: üretici adı, model, parça numarası, üretim tarihi ve toplam uzunluk işareti.
