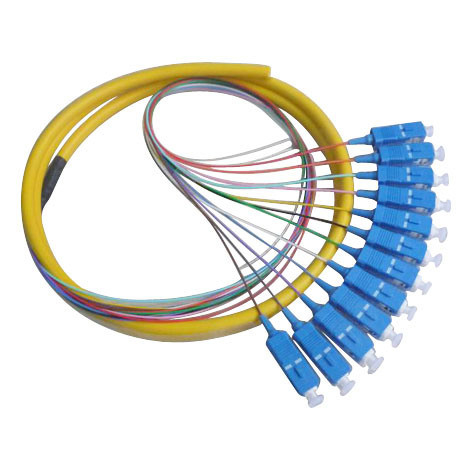

Fiber optik pigtails, saha içi iletişim cihazları yapmak için hızlı bir yol sunar.endüstriyel standartlar tarafından belirlenen protokol ve performans uyarınca üretilmiş ve test edilmiştir.En zorlu mekanik ve performans özelliklerini karşılayacak.
Kapalı kapalı fiber optik kablo inşaatı
Özellikleri
Başvurular
Özellikler
Parametreler | Özellikler |
Kablo Türü | Kapalı kapalı fiber optik kablosu |
Elyaf Türü | SM (G652D, G657A) veya MM (OM1~OM5) |
Ekleme kaybı (dB) | ≤ 0.3 |
Dönüş Kayıp (dB) | ≥ 50 (UPC), ≥ 60 ((APC), ≥ 30 (MM) |
Bağlantı tipi | SC/FC/LC/ST/E2000 veya özel |
Fiber çekirdekleri | 2 ~ 12 çekirdek |
Domuz kuyruğu dış boyutu | 0.9mm |
Dış ceket malzemesi | PVC veya LSZH |
Kablo Uzunluğu | 1m,3m,10m veya özel |
Kuyruk uzunluğu | 0.5m veya özel |
Dayanıklılık (dB) | △IL≤ 0.2, 500 kere tıkamak |
Tekrarlanabilirlik (dB) | ≤ 0.2 |
Sıcaklık aralığı (°C) | -40 ~ +85 |
Ferrule Son Yüzü Denetim Kriterleri
Kusurlar |
Bölge A (Yüreğe Yakın Bölge) ≤40um |
Bölge B - Evet. 40~125um |
Bölge C (Kaplama) 125~250um |
Çizik (genişlik) | Hiçbiri | Hafif çizik (beyaz): Hiçbiri | >3um: Hiç |
Koyu çizik (siyah): Hiç | |||
Çukurlar ve Kaldırılamaz malzeme (Değeri) | Hiçbiri |
≥2um: Hiçbiri <2um: 2pcs izin verilir |
≥10um: Hiçbiri <10um: toplam <20um |
Çöpçatan (Diametre) | Hiçbiri | ||
Çatlak/toz/kontaminasyon | Hiçbiri | ||
Epoksi halka | Genişliği <2mm, toplam uzunluğu ≤1/2 fiber çapı |
Ferrule Son Yüzü Geometri Parametreleri
Parametreler | UPC | APC |
Kavis yarıçapı | 10~25mm | 5~12mm |
Fiber Undercut veya çıkıntı | ≤ 100 nm | ≤ 100 nm |
Apex Offset | ≤ 50 μm | ≤ 50 μm |
Poliş açısı | 8 +/- 0.3 derece |
