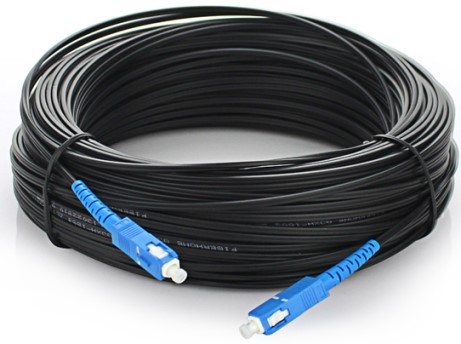

FTTH kablosu patchcord
Dawnergy'nin FTTH drop kablosu patchcord yapısı, optik fiber ünitesinin merkeze yerleştirilmesidir.Ek güç üyesi olarak bir çelik tel de uygulanırKablo siyah bir LSZH kılıfıyla tamamlanmıştır.
Özellikleri
Optik kablo çizimi
Fiber Optik Kablo Özellikleri
Parametreler | Özellikler | |
Elyaf Türü | SM (G652D, G657A) veya MM (OM1~OM5) | |
Fiber çekirdeği | 1 veya 2 | |
Kablo Boyutu (mm) | (2.0±0.1) × (5.0±0.1) | |
Kablo ağırlığı (kg/km) | 20 | |
Mesajcı Kablosu | Çelik tel | |
Güç Üyesi | FRP veya çelik | |
Ceket | LSZH | |
Çekim dayanıklılığı (N) | Kısa süreli | 600 |
Uzun vadeli | 300 | |
Ezme Direnci (N/100mm) | Kısa süreli | 2200 |
Uzun vadeli | 1000 | |
Bükme yarıçapı (mm) | Dinamik | 60 |
Statik | 30 | |
Kablo zayıflaması (Kablodan sonra) (dB/km) | SM Fiber @1310nm | ≤0.4 |
SM Fiber @1550nm | ≤0.3 | |
Çalışma sıcaklığı (°C) | -20 ~ +60 | |
Depolama sıcaklığı (°C) | -20 ~ +60 |
Diğer Özellikler
Parametreler | Özellikler |
Bağlantı tipi | SC/FC/LC/ST/E2000 veya özel |
Ekleme kaybı (dB) | ≤0.3 |
Geri dönüş kaybı (dB) | ≥ 50 (UPC), ≥ 60 ((APC), ≥ 30 (MM) |
Uzunluk (m) | İsteğe göre |
Tolerans (m) |
0~+0.1, L≤10, 0~+0.2, 10~20, %1×L, L≥20, L=yargı kablosunun uzunluğu |
Sıcaklık aralığı (°C) | -20~+60 |
