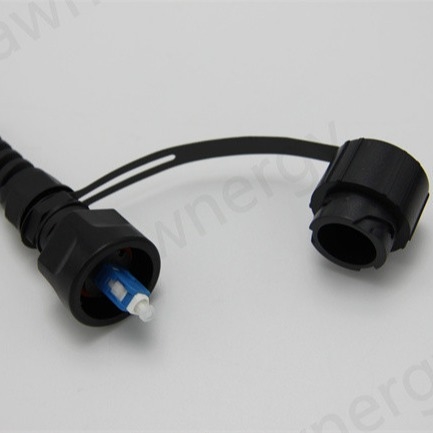

ODVA Waterproof FTTA yama kablosu, ODVA Bağlantısı, ODVA Fiber Optic Jumper ile Açık Hava İndirme Kablosu olarak da bilinir.ODVA Su geçirmez FTTA (Fiber to the Antenna) yama kabloları, uzaktan radyo başlarını baz istasyonuna bağlamak için açık hava fiber optik ağlarında kullanılırTamamen su geçirmez ve uzun süre suya batırılmasına dayanabilir.
Patchcord Özellikleri
Parametreler | Özellikler |
Bağlantı tipi | FTTA ve FTTH su geçirmez konektörü |
Elyaf Türü | SM veya MM |
Fiber çekirdeği | 1,2,4 ~ 24 |
Ekleme kaybı (dB) | Su geçirmez bağlantı tipine bağlı |
Dış ceket malzemesi | LSZH, PE, PVC, PA, TPU veya özel |
Kablo uzunluğu (m) | Özel |
Çalışma sıcaklığı (°C) | -40 ~ +70 |
Yumurta kablosu Uzunluğu Toleransı | |
Toplam uzunluk (L) (m) | Tolerans uzunluğu (cm) |
0+10/-0 | |
20+15/-0 | |
L>40 | +0,5%L/-0 |
5.0mm Dış KabloÖzellikler
Kablo Sayısı | Dış kabuk çapı (mm) | Ağırlık (kg) | Minimum Çekim Gücü (N) | Minimum ezme yükü (N/100mm) | Minimum bükme yarıçapı (mm) | Depolama sıcaklığı (°C) | |||
1 ~ 2 | 5.0±0.2 | 30 | Kısa süreli | Uzun vadeli | Kısa süreli | Uzun vadeli | Kısa süreli | Uzun vadeli | -20~+70 |
800 | 400 | 2000 | 1000 | 20D | 10D |
5.0mm Zırhlı Dış KabloÖzellikler(FullX, ODVA)
Kablo Sayısı | Dış kabuk çapı (mm) | Ağırlık (kg) | Minimum Çekim Gücü (N) | Minimum ezme yükü (N/100mm) | Minimum bükme yarıçapı (mm) | Depolama sıcaklığı (°C) | |||
1 ~ 2 | 5.0±0.2 | 45 | Kısa süreli | Uzun vadeli | Kısa süreli | Uzun vadeli | Kısa süreli | Uzun vadeli | -20~+70 |
400 | 800 | 2000 | 1000 | 20D | 10D |
7.0mm Zırhlı Dış KabloÖzellikler(NSN, FullX, ODVA, ODC)
Kablo Sayısı | Dış kabuk çapı (mm) | Ağırlık (kg) | Minimum Çekim Gücü (N) | Minimum ezme yükü (N/100mm) | Minimum bükme yarıçapı (mm) | Depolama sıcaklığı (°C) | |||
1 ~ 4 | 7.0±0.3 | 68 | Kısa süreli | Uzun vadeli | Kısa süreli | Uzun vadeli | Kısa süreli | Uzun vadeli | -20~+70 |
600 | 1000 | 2000 | 3000 | 20D | 10D |
7.0mm Dış KabloÖzellikler
Kablo Sayısı | Dış kabuk çapı (mm) | Ağırlık (kg) | Minimum Çekim Gücü (N) | Minimum ezme yükü (N/100mm) | Minimum bükme yarıçapı (mm) | Depolama sıcaklığı (°C) | |||
1 ~ 4 | 7.0±0.3 | 50 | Kısa süreli | Uzun vadeli | Kısa süreli | Uzun vadeli | Kısa süreli | Uzun vadeli | -20~+70 |
1000 | 600 | 2000 | 1000 | 20D | 10D |
Optik özellikleri
Ürün | Parametreler | Referans | |
Tek mod | Çoklu mod | ||
Ekleme Kaybı | Maksimum≤0.3dB | Maksimum≤0.3dB | IEC 61300-3-34 |
Geri dönüş kaybı | ≥60dB (APC) | ≥30dB (UPC) | IEC 61300-3-6 |
Son Yüz Geometri
Ürün | UPC | APC |
Kavis yarıçapı (mm) | 7 ~ 25 | 5 ~ 12 |
Fiber yüksekliği (nm) | -100~100 | -100~100 |
Zirve kayması (um) | 0 ~ 50 | 0 ~ 50 |
APC açısı (°) | 8±0.2 | |
Anahtar hatası (°) | 0.2 en fazla |
Sınav koşulları referansı
Paket (En ince film sargısı ve karton ambalaj)
