| Menşe yeri | Çin |
| Marka adı | Dawnergy |
| Model numarası | GYDAG |
1- General.
2. Elyaf özellikleri
2.1 G.652D
2.1.1 Geometrik özellikler
| Ürün | İnşaat | |
| Mod alanı çapı | 1310nm'de | 9.2±0,5μm |
| Kaplama çapı | 125±1,0μm | |
| Çekirdek konsantrisitesi hatası | ≤ 0,6μm | |
| Kaplama dairesel olmayan | ≤1,0% | |
| Kesme dalga boyu (λcc) (kabel için) | ≤1260nm | |
| Kesim dalga boyu (λc) (fiber için) | 1180nm~1330nm | |
| Birincil kaplama çapı | (Renk katman dahil değil) | 245±10μm |
| (Renk katmanı dahil) | 250±15μm | |
| Kaplama kaplama konsantrisite hatası | ≤ 12,0μm | |
| Fiber kıvrım yarıçapı | ≥4m | |
2.1.2 Işınlama özellikleri
| Ürün | Performans | |
| Zayıflama | 1310nm'de | ≤0.40dB/km |
| 1550nm. | ≤0.30dB/km | |
| Makro bükme kaybı | Φ=60mm, 1550nm&1625nm'de 100 dönüş | ≤0.05dB |
| Φ=32mm, 1550nm&1625nm'de 1 dönüş | ≤0.05dB | |
| Hromatik dağılım | 1288~1339nm aralığında | ≤3.5ps/nm·km |
| 1550nm. | ≤18ps/nm·km | |
| Sıfır dağılım dalga boyu | 1300~1324nm | |
| Sıfır dağılım eğimleri | ≤0.092ps/nm2·km | |

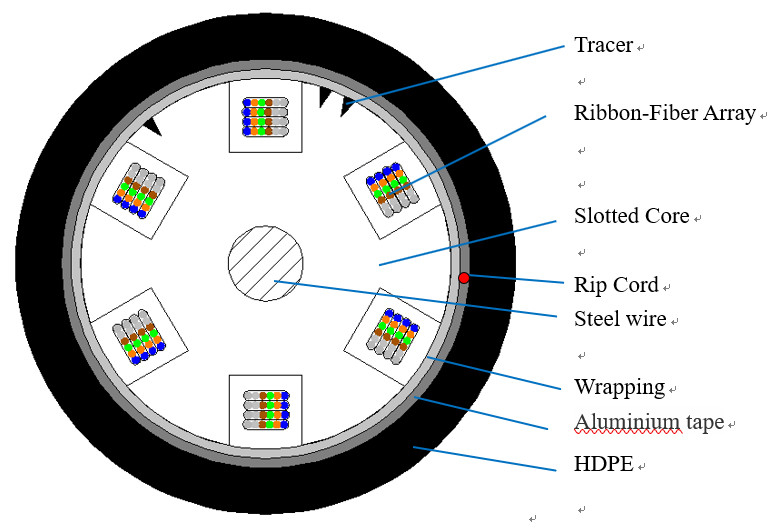

3.2 Kablo boyutu
| Lif miktarı | Kurdele başına lifler | Çubuklar, yuva başına | Çatlak No. | *İsim. kabuk kalınlığı | Çapraz (Arap.) | Ağırlık (Arap.) |
| mm | mm | Kg/km | ||||
| 144 | 6 | 4 | 6 | 1.8 | 15.0 | 183 |
| 288 | 6 | 6 | 8 | 1.8 | 18.3 | 256 |
*: Kaplamanın minimum kalınlığı 1,5 mm olmalıdır.
3.3 Performans
| Hayır | BİLGİ | Test YOLU | Özellikler |
| 1 |
Çekim performansı IEC60794-1-21-E1 |
- Kısa süreli yük: 2700N
- Zaman: 5 dakika. |
Kayıp değişimi £ 0.10 dB@1550 nm (sınavdan sonra) - Kabuk hasarı yok. |
| 2 |
Çakma testi IEC60794-1-21-E3 |
- Yük: 1000 N / 100 mm - Zaman: 5 dakika. - Uzunluk: 100 mm |
Kayıp değişimi £ 0.10 dB@1550 nm (sınavdan sonra) - Kabuk hasarı yok. |
| 3 |
Çarpışma testi IEC60794-1-21-E4 |
- Çarpışma yüksekliği: 1 metre. - Çarpışma ağırlığı: 450 gram - Etki noktası: 3 - Puan başına zaman: 2 - Kavis yarıçapı: 300 mm. |
Kayıp değişimi £ 0.10 dB@1550 nm (sınavdan sonra) - Kabuk hasarı yok. |
| 4 |
Tekrarlanan bükme IEC60794-1-21-E6 |
- Bükme yarıçapı: 20 × D - Yük: 150N - Bükme hızı: 2 saniye/döngü - Döngü numarası: 25 |
- Fiber kırılmadı. - Kabuk hasarı yok. |
| 5 |
Su nüfuzu IEC60794-1-22-F5 |
- Su yüksekliği: 1 metre - Örnek uzunluğu: 3 m - Süresi: 24 saat |
- Kablo çekirdeği montajından damlama yok. |
| 6 |
Dönüş IEC60794-1-21-E7 |
- Uzunluğu: 1 m - Yük: 150N - Dönüşme hızı: ≤60 saniye/döngü - Dönüş açısı: ±180° - Döngü numarası: 5 |
Kayıp değişimi £ 0.10 dB@1550 nm (sınavdan sonra) - Kabuk hasarı yok. |
| 7 |
Sıcaklık Bisiklet IEC60794-1-22-F1 |
- Sıcaklık basamağı: +20oC→-20oC→+70oC→+20oC - Döngü sayısı: 2 dönüş - Her adım için süresi: 12 saat |
- Kayıp değişikliği £ 0.15 dB/km@1550 nm (sınav sırasında) - Kayıp değişikliği £ 0.05dB/km@1550 nm (sınavdan sonra) - Kabuk hasarı yok. |
D*: Kablo çapı
3.4 Kodlama
Kurdele kimliği
| Lif Sayısı | Çatlak No. | Kurdele numarası. | Fiber No. | |||||||
| - Hayır, hayır.1 | - Hayır, hayır.2 | - Hayır, hayır.3 | - Hayır, hayır.4 | - Hayır, hayır.3 | - Hayır, hayır.4 | |||||
| 144 | 1-6 | 1 | Mavi | Beyaz | Beyaz | Beyaz | Beyaz | Pembe | ||
| 2 | Turuncu | Beyaz | Beyaz | Beyaz | Beyaz | Pembe | ||||
| 3 | Yeşil | Beyaz | Beyaz | Beyaz | Beyaz | Pembe | ||||
| 4 | Kahverengi | Beyaz | Beyaz | Beyaz | Beyaz | Pembe | ||||
| Lif Sayısı | Çatlak No. | Kurdele numarası. | Fiber No. | |||||||
| - Hayır, hayır.1 | - Hayır, hayır.2 | - Hayır, hayır.3 | - Hayır, hayır.4 | - Hayır, hayır.3 | - Hayır, hayır.4 | |||||
| 288 | 1-8 | 1 | Mavi | Beyaz | Beyaz | Beyaz | Beyaz | Pembe | ||
| 2 | Turuncu | Beyaz | Beyaz | Beyaz | Beyaz | Pembe | ||||
| 3 | Yeşil | Beyaz | Beyaz | Beyaz | Beyaz | Pembe | ||||
| 4 | Kahverengi | Beyaz | Beyaz | Beyaz | Beyaz | Pembe | ||||
| 5 | Gri | Beyaz | Beyaz | Beyaz | Beyaz | Pembe | ||||
| 6 | Beyaz | Beyaz | Beyaz | Beyaz | Beyaz | Pembe | ||||
