| Menşe yeri | Çin |
| Marka adı | Dawnergy |
| Sertifika | CE/TELCORDIA |
| Model numarası | GYTS-12/24/48/96/144 G652D |
Sunulan kablolar aşağıdaki standartlara göre tasarlanmış, üretilmiş ve test edilmiştir:
| IEC 60794-1-1 | Optik fiber kablolar-part 1-1: Generic specification-General |
| IEC 60794-1-2 | Optik fiber kablolar-Bölüm 1-2: Genel özellikler-Optik kabloların temel test prosedürü |
| IEC 60794-3 | Optik fiber kablolar - Bölüm 3: Bölüm özellikleri - Dış kablolar |
3Kablo Kimliği
2.1 Elyaf rengi kodu
| - Hayır, hayır. | 1 | 2 | 3 | 4 | 5 | 6 |
| Renk | Mavi | Turuncu | Yeşil | Kahverengi | Gri. | Beyaz |
| - Hayır, hayır. | 7 | 8 | 9 | 10 | 11 | 12 |
| Renk | Kırmızı | Siyah | Sarı | Mor | Pembe | Aqua |
2.2 Boş boru (LT) ve dolgu çubuğu (FR) renk kodu
| Lif sayımı | No. unsur. | |||||||||||
| 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 | 10 | 11 | 12 | |
| 12 | LT | LT | FR | FR | FR | |||||||
| 24 | LT | LT | LT | LT | FR | |||||||
| 48 | LT | LT | LT | LT | FR | |||||||
| 96 | LT | LT | LT | LT | LT | LT | LT | LT | ||||
| 144 | LT | LT | LT | LT | LT | LT | LT | LT | LT | LT | LT | LT |
"LT" "boş boru" anlamına gelir; "FR" "doldurma çubuğu" anlamına gelir.

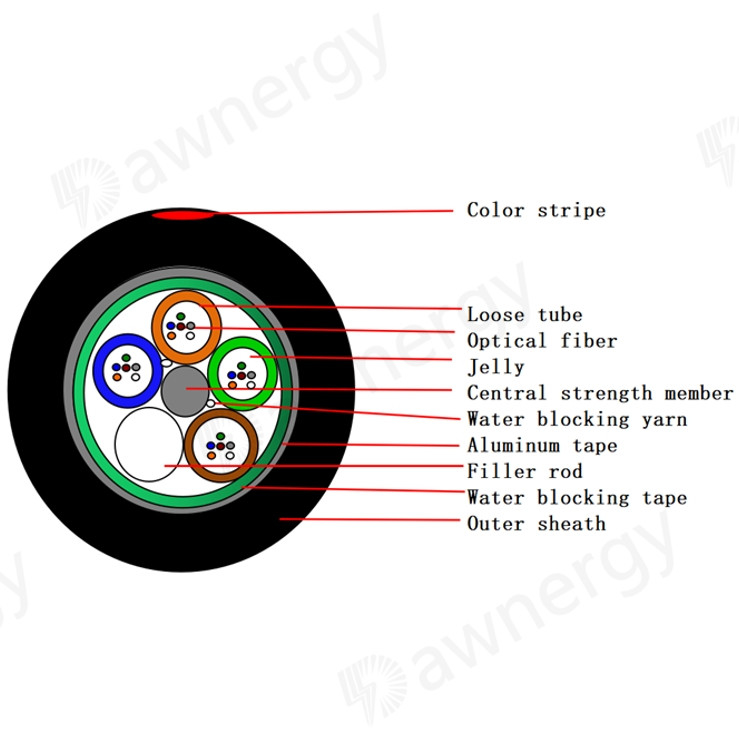

| Ürün | İçeriği | Değer | ||||
| 12 | 24 | 48 | 96 | 144 | ||
| Sıfır tüp | Sayı | 2 | 4 | 4 | 8 | 12 |
| Dış çapı (mm) | 1.9 | 1.9 | 2.1 | 2.1 | 2.1 | |
| Kalınlığı ((mm) | 0.3 | |||||
| Malzeme | PBT | |||||
| Su engelleme | Tüp doldurma bileşiği | |||||
| Doldurucu | Malzeme | PP | ||||
| Sayı | 3 | 1 | 1 | 0 | 0 | |
|
En fazla lif sayımı. tüp başına |
G.652D | 6 | 6 | 12 | 12 | 12 |
| Merkezi güç üyesi | Malzeme | Çelik tel | ||||
| Diametre (mm) | 1.4 | 1.4 | 1.6 | 2.0 | 2.0 | |
| PE tabaka çapı (mm) | - | - | - | 3.6 | 6.2 | |
| Su engelleme | Malzeme | Su geçirmez iplik & Su geçirmez bant | ||||
| Dış kabuk | Malzeme | HDPE | ||||
| Renk | Siyah | |||||
| Kalınlık (mm) | 1.7±0.2 | |||||
| Kablo çapı ((mm) Yaklaşık | 9.8±0.3 | 9.8±0.3 | 10.4±0.3 | 12.4±0.3 | 15.0±0.3 | |
| Kablo ağırlığı ((kg/km) Yaklaşık. | % 80±5 | 84±5% | % 96±5 | 143±5% | 199±5% | |
5Kablolu Optik Fiber Performansı
Kablolu optik liflerin performansı (ITU-T Rec. G.652D)
| Ürün | Spesifikasyon |
| Elyaf türü | Tek mod |
| Fiber malzemesi | Doped silikon |
|
Zayıflama katsayısı @ 1310 nm @ 1550 nm |
¥≤ 0,35 dB/km ¥≤ 0,21 dB/km |
| Kablo kesimi dalga boyu | 1260 nm |
| Sıfır dağılım dalga boyu | 1300 ~ 1324 nm |
| Sıfır dağılım eğimi | ¥≤ 0,092 ps/nm2.km) |
| PMD | ¥≤0,2 ps/km1/2 |
| Mod alanı çapı @ 1310 nm | 8.7 ~ 9.5 um |
| Çekirdek / kaplama konsantrisite hatası | ¥≤ 0.6 um |
| Kaplama çapı | 125±1 mm |
| Kaplama dairesel olmayan | %1,0'ya kadar |
| Birincil kaplama çapı | 250±15 um |
6. Optik fiber kablosunun performansı
6.1 Kablo bükme yarıçapı: 10 x kablo çapı (statik)
20 x kablo çapı (dinamik)
6.2 Uygulama sıcaklık aralığı
| Çalışma sıcaklık aralığı | -40oC'den +70'e kadaroC |
| Depolama/taşıma sıcaklık aralığı | -40oC'den +70'e kadaroC |
| Kurulum sıcaklık aralığı | -40oC'den +70'e kadaroC |
6.3 Mekanik ve çevresel performans testi
| S/N | Ürün | Test Yöntemi | Kabul koşulları |
| 1 | Çekim dayanıklılığı IEC 794-1-E1 |
-Yük: 1500N Kablo uzunluğu yük altında: 50m -Yükleme süresi: ≥1 dakikalık. |
Testten sonra kayıp değişikliği ≤0,1 dB@1550 nm - Lif sıçraması ≤0.6% - Ne lif kırıklığı ne de kabuk hasarı. |
|
2 |
Parçalama testi IEC 794-1-E3 |
- Yük: 1000N/100 mm - Yükleme süresi: ≥1 dakikadır. |
Testten sonra kayıp değişikliği ≤0,1 dB@1550 nm - Ne lif kırıklığı ne de kabuk hasarı. |
|
3 |
Çarpışma testi IEC60794-1-21-E4 |
- Çarpışma yüksekliği: 1 metre. - Çarpışma ağırlığı: 20J - Etki noktası: 3 -Puan başına zaman: 1 - Yarıçap: 300 mm. |
- Kayıp değişimi ≤ 0,1 dB@1550 nm - Ne lif kırıklığı ne de kabuk hasarı. |
|
4 |
Tekrarlı Eğme IEC 794-1-E6 |
-Yük: 150N -Eğilme hızı: 2 saniye/döngü -Dönem numarası: 25 |
- Kayıp değişimi ≤ 0,1 dB @1550 nm - Ne lif kırıklığı ne de kabuk hasarı. |
|
5 |
Torsiyon IEC 794-1-E7 |
-Uzunluğu: 1 m. -Yük: 150N - Dönüş açısı: ±90° -Dönem sayısı: 10 |
- Kayıp değişimi≤0,1 dB @1550 nm - Ne lif kırıklığı ne de kabuk hasarı. |
|
6 |
IEC 794-1-F5B Su Penetrasyon Testi |
- Su yüksekliği: 1 m. - Örnek uzunluğu: 3m -Sınav süresi: 24 saat |
- Kablonun karşı ucundan su sızdırılmamalı. |
|
7 |
IEC 794-1-F1 sıcaklık döngüsü testi |
-Sıcaklık basamağı: +20°C→-40°C→+70°C→+20 °C - Her adım için süresi: 12 saat -Dönem sayısı: 2 |
- Kayıp değişimi ≤ 0.05dB @ 1550 nm - Ne lif kırıklığı ne de kabuk hasarı. - Kürsü hasarı yok. |
|
8 |
Bileşik Akış IEC 794-1-E14 |
- Örnek uzunluğu: 30cm -Temper: 70°C ± 2°C - Zaman: 24 saat. |
- Bileşik akış yok. |
7.1 Her bir kablo uzunluğu demir ahşap bir davul üzerinde sarılmıştır.
7.2 Standart davul uzunluğu 4000 m ± 2% veya müşteri siparişi
7.3 Plastik tampon tabakası ile kaplanmış.
7.4 Güçlü ahşap bantlarla mühürlenmiş.
7.5 Kablo iç ucunun en az 3 metreyi test için ayırılmalıdır.
Not: Değerler D D Mükemmel boyutları içerir.
