Fiber Optik Kablo Dış Fiber Optik Kablo ADSS
  • Fiber Optik Kablo Dış Fiber Optik Kablo ADSS

Fiber Optik Kablo Dış Fiber Optik Kablo ADSS

Menşe yeri Çin
Marka adı Dawnergy
Model numarası ADSS
Ürün Ayrıntıları
Ürün:
Fiber optik kablo
Marka:
Dawnergy
lif sayısı:
24
Gevşek boru:
3
Max. Maks. span açıklık:
150
Kurulum sarkması:
≥1,0
Kablo Yapısı:
1 + 6
Tüp başına Fiber Sayısı:
8
Merkezi Güç üyesi:
CTP
Ödeme ve Nakliye Şartları
Ödeme koşulları
L/C, D/A, D/P, T/T
Ürün Tanımı

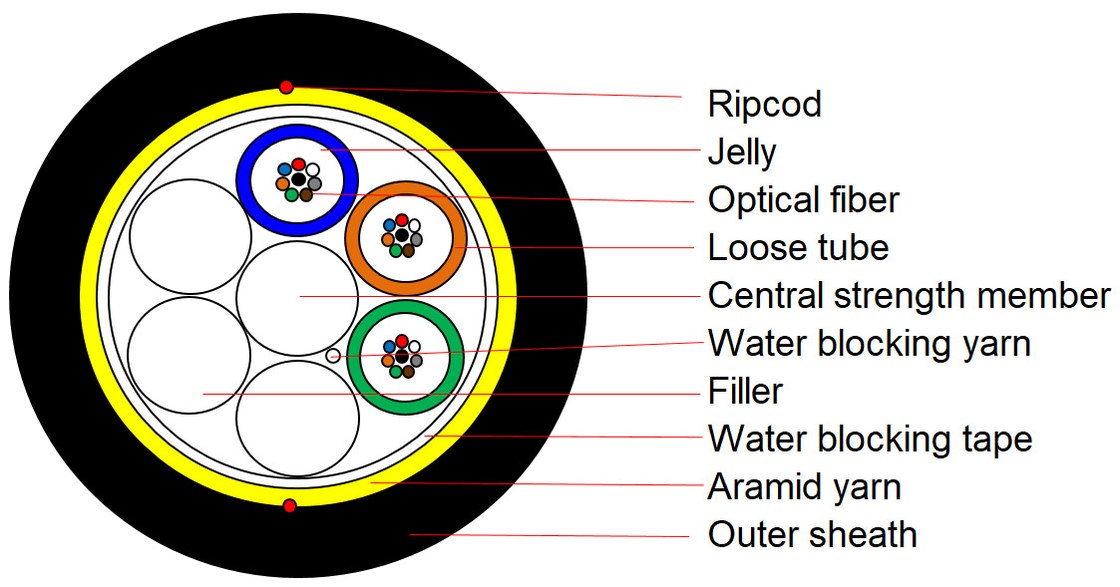

1Kablo.Kesim

Fiber Optik Kablo Dış Fiber Optik Kablo ADSS 0

Ölçekleme değil, renk sadece göstermek için, gerçek ürün rengi ile aynı olmayabilir

2Kablo açıklaması

Çıkarılmış boru yapısı, jöle dolu borular, kablo çekirdeğini bağlamak için kullanılan poliester iplikleri, metal olmayan merkezi dayanıklılık elemanının etrafına yerleştirilen elemanlar (gerektiğinde borular ve dolgular),Su engelleyici bant, Aramid iplikleri, 2 ripcord, ve sonra PE dış kabuğu.



3. Fiber ve tüp rengi

3.1 Fiber renk kodu No.1 Mavi'den başlıyor.

- Hayır, hayır. 1 2 3 4 5 6
Renk Mavi Turuncu Yeşil Kahverengi Gri. Beyaz
- Hayır, hayır. 7 8
Renk Kırmızı Siyah

3.2 tüp renk kodu 1 numaralı maviden başlıyor.

- Hayır, hayır. 1 2 3
Renk Mavi Turuncu Yeşil

3.3Doldurma rengi doğal.

4Yapı parametresi

Ürün

İçeriği

Birim

Değer

Lif sayımı Sayı / 24
Kablo yapısı / / 1 + 6
Fiber sayısı tüp başına Sayı / 8
Sıfır tüp Sayı / 3
Merkezi güç üyesi Malzeme / FRP
Kablo çapı ±0.5 mm 10.4
Kablo ağırlığı ±10% kg/km 78
Hava durumu / / NESC Light
En fazla. / m 150
Kurulum sarkması / % ≥ 1.0

Not: boyutlar ve toleransları olmayan değerler nominal değerlerdir.

5Mekanik ve Çevre Performansı

Ürün İçeriği Değer
Maks. germe yükü MAT 4000 N
MOT 3000 N
Max. ezme direnci Kısa süreli 1500 N/100 mm
Min. bükme yarıçapı Kurulum 20 x kablo çapı
Operasyon 10 x kablo çapı
Sıcaklık aralığı Operasyon -20°C ~ +70°C
Kurulum -10°C ~ +60°C
Depolama/taşıma -20°C ~ +70°C

6Ana mekanik ve çevresel performans testi

Ürün

TBuMetod

Kabul koşulları

Çekim Gücü

IEC 60794-1-21-E1

- Yük: MAT

- Kablo uzunluğu: ≥ 50m

- Yükleme süresi: 1 dakika

- Lifesi %0.33'e düştü.

- Testten sonra kayıp değişimi £ 0.1dB@1550nm.

- Elyaf kırılmadı ve kabuk hasar görmedi.

- Yük: MOT

- Kablo uzunluğu: ≥ 50m

- Yükleme süresi: 10 dakika.

- Lifesi %0.05'e düştü.

- Kayıp değişikliği £ 0.1dB @ 1550nm.

- Elyaf kırılmadı ve kabuk hasar görmedi.

Ezme testi

IEC 60794-1-21-E3

- Yük: Kısa süreli ezme

- Yükleme süresi: 1 dakika

- Testten sonra kayıp değişimi £ 0.1dB@1550nm.

- Elyaf kırılmadı ve kabuk hasar görmedi.

Torsiyon

IEC 60794-1-21-E7

- Uzunluğu: 1 m.

- Dönüş açısı: ±180°

- Döngü numarası: 10

- Testten sonra kayıp değişimi £ 0.1dB@1550nm.

- Elyaf kırılmadı ve kabuk hasar görmedi.

Kablo eğimi

IEC 60794-1-21-E11A

- Mandrel çapı:20 x OD

- Dönüş sayısı:4

- Dönem sayısı:3

- Testten sonra kayıp değişimi £ 0.1dB@1550nm.

- Elyaf kırılmadı ve kabuk hasar görmedi.

Su Penetrasyonu

IEC 60794-1-22-F5

- Su yüksekliği: 1 metre

- Örnek uzunluğu: 3m

- Zaman: 24 saat.

- Diğer ucundaki kablo çekirdeğinden su sızıntısı yok.

Sıcaklık Döngüsü

IEC 60794-1-22-F1

- Sıcaklık: -30°C~+70°C

- Her adımın süresi: 12 saat

- Döngü sayısı: 2

- Kayıp değişikliği £ 0.1dB/km @1550nm.

- Elyaf kırılmadı ve kabuk hasar görmedi.



7. FİBRELER

Ürün İçeriği Değer
G.652D Optik özellikler
Zayıflama @1310nm ≤0.35dB/km
@1550nm ≤0.22dB/km
Dağınıklık @1288nm1339nm ≤3.5ps/ ((nm·km)
@1550nm ≤18ps/ ((nm·km)
Sıfır Dağınıklık Dalga Boyutu 1302nm1324nm
Sıfır Dağınıklık Eğimi ≤0.092ps/nm2·km)
Mod alanı çapı (MFD) @1310nm 9.1±0.4μm
@1550nm 10.4±0,5μm
Kaplama çapı 125.0 ± 0.7 mm
Kaplama dairesel olmayan % 1,0
Çekirdek/kaplama konsantrizite hatası 0.6 mm
Kaplama çapı (renkli değil) 245 ± 10 mm
Kaplama/kaplama konsantrisite hatası 12 mm.
Kablo kesimi dalga uzunluğu λcc(nm ≤1260nm
Makro bükme kaybı @1550nm (100dönüm;Φ60mm) ≤0.05dB
Sıkıntı denetim seviyesi ≥100 kpsi
Bağlantı kutuplaşma dağılımı (PMD)Q) ≤0.1ps/km1/2
Polarizasyon kip dispersiyonu (bireysel) ≤0.2ps/km1/2
