| Place of Origin | CHINA |
| Marka adı | Dawnergy |
| Sertifika | CE,ROHS |
| Model Number | Flat and Round Drop Cable Pigtail |

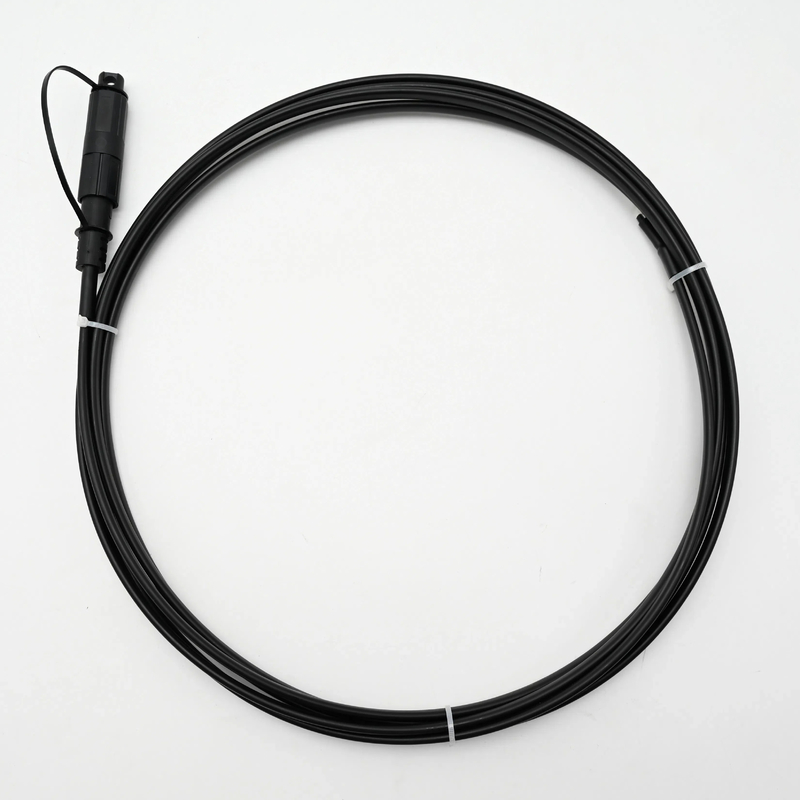

Düz ve Yuvarlak Düşme KablosuAt kuyruğu
Sertleştirilmiş SC/APC (OptiTap) Konnektörlü
OptiTap Kablo Tertibatı, optik erişim ağlarında kablo dağıtım maliyetini ve süresini azaltmak için fabrikada sonlandırılmış, çevresel olarak kapatılmış ve sertleştirilmiş bir konnektördür. OptiTap konnektör tertibatları, FTTX bağlantısı için sağlam ve kapalı bir bağlantı çözümü sunar. Sertleştirilmiş konnektör ucu, çok portlu bir terminale veya sıralı uzatma yuvasına kolay bağlantı sağlayan ince, kapalı, dişli bir polimer gövde içinde bir SC/APC tipi bağlantı içerir. SC/APC konnektörü, ortak bir arayüz sağlayarak standart bir adaptöre uyar. Düz veya geleneksel yuvarlak stil dış mekan kablolarıyla kullanılabilen sertleştirilmiş konnektör, doğrudan gömme, boru veya havai kurulumlar için ideal bir çözüm sunar. OptiTap. Tek Fiberli Kablo Tertibatı, gerekli kablo dağıtım kurulumunu önemli ölçüde azaltmak için özel olarak tasarlanmıştır
G657.B3 Optik Fiber Özellikleri
| Parametre | koşullar | Birimler | değer |
| Optik | |||
| Zayıflama | 1310 mil | dB/km | ≤0,350 |
| 1383 mil | dB/km | ≤0,330 | |
| 1550 mil | dB/km | ≤0,210 | |
| 1625 mil | dB/km | ≤0,230 | |
|
Zayıflama ve Dalga Boyu |
1310 nm'ye Karşı 1285‐1330 nm | dB/km | ≤0,05 |
| 1550 nm'ye Karşı 1525‐1575 nm | dB/km | ≤0,04 | |
| Sıfır Dağılım Dalga Boyu | nm | 1300－1324 | |
| Sıfır Dağılım Eğimi | ps/(nm2∙km) | ≤0,092 | |
| Polarizasyon Modu Dağılımı (PMD) | — | — | |
| Maksimum Bireysel Lif | ps/√km | 0,2 | |
| Bağlantı tasarım değeri (M＝20, Q＝0.01%) | ps/√km | 0,1 | |
| Kesme Dalga Boyu λcc | nm | ≤1260 | |
|
Mod Alan Çapı (MFD) |
1310 mil | mikron | 8,6±0,4 |
| 1550 mil | mikron | 9,6±0,5 | |
|
Zayıflama Kesintisi |
1310 mil | dB | ≤0,03 |
| 1550 mil | dB | ≤0,03 | |
|
Çift Yönlü Zayıflama |
1310 mil | dB/km | ≤0,05 |
| 1550 mil | dB/km | ≤0,05 | |
|
Zayıflama Düzensizliği |
1310 mil | dB/km | ≤0,05 |
| 1550 mil | dB/km | ≤0,05 | |
| Geometrik | |||
| Kaplama Çapı | mikron | 125±0,7 | |
| Kaplama Dairesel Olmayan Yapı | % | ≤0,8 | |
| Çekirdek/Kaplama Eşmerkezlilik Hatası | mikron | ≤0,5 | |
| Kaplama Çapı (Renksiz) | mikron | 242±7 | |
| Kaplama/Kaplama Eşmerkezlilik Hatası | mikron | ≤12 | |
| Kıvrılma | M | ≥4 | |
| Çevresel (1310nm, 1550nm) | |||
|
Sıcaklık Döngüsü |
-60℃ ila +85℃ |
dB/km |
≤0,05 |
|
Yüksek Sıcaklık ve Yüksek Nem |
85℃ %85 RH'de |
dB/km |
≤0,05 |
|
Suya Daldırma |
23℃ |
dB/km |
≤0,05 |
|
Yüksek Sıcaklıkta Yaşlanma |
85℃ |
dB/km |
≤0,05 |
Tip1: GYFJXBY-1B6 8.1mm×4.5mm Düz KabloÖzellikler
Kablo Profil görünümü
Teknoloji spesifikasyonu
| Öğe | Teknoloji parametresi |
| Kablo tipi | GYFJXBY-1B6 |
| Güç üyesi | Plastik kaplamalı FRP (*2) |
| Mukavemet elemanı çapı mm | 1,6*1,7 |
| Dış kılıf rengi | Siyah |
| Dış kılıf malzemesi | Beden Eğitimi |
| Dış kılıf boyutu mm | 8,1(±0,4)×4,5(±0,4) |
|
Min. bükülme yarıçapı mm |
100 (Statik) 150(Dinamik) |
| Zayıflama dB/km | ≦ 1310 nm'de 0,4, ≦ 1550 nm'de 0,3 |
| Kısa vadeli çekme N | 1350 |
| Uzun vadeli çekme N | 400 |
| Ezilme direnci N/100mm | 2000 |
| Çalışma sıcaklığı ℃ | -40～+70 |
| Optik ünite | |
| Elyaf türü | 9/125 (G.657B3) |
| Elyaf rengi | Doğal |
| Sıkı tampon çapı mm | 0,9±0,05 |
| Sıkı tampon rengi | Beyaz |
| Güç üyesi | Su tutucu aramid iplik |
| İç ceket malzemesi | LSZH |
| İç ceket çapı mm | 2,9±0,1 |
| İç ceket rengi | Beyaz |
Not: Ürün AB RoHS2.0 talimatına uygundur.
Tip2: GDFJXBY-1B6+1× 24AWG 10,1 mm×4,5 mm İletkenli Düz KabloÖzellikler
Profil görünümü
Teknoloji spesifikasyonu
| Öğe | Teknoloji parametresi |
| Kablo tipi | GDFJXBY-1B6+1×24AWG |
| Güç üyesi | Plastik kaplamalı FRP (*2) |
| Mukavemet elemanı çapı mm | 1,6*1,7 |
| Dış kılıf rengi | Siyah |
| Dış kılıf malzemesi | Beden Eğitimi |
| Dış kılıf boyutu mm | 10,1(±0,5)×4,5(±0,5) |
| Min. bükülme yarıçapı mm | 100 (Statik) 150(Dinamik) |
| Zayıflama dB/km | ≦ 1310 nm'de 0,4, ≦ 1550 nm'de 0,3 |
| Kısa vadeli çekme N | 1350 |
| Uzun vadeli çekme N | 400 |
| Ezilme direnci N/100mm | 2000 |
| Çalışma sıcaklığı ℃ | -40～+70 |
| Optik ünite | |
| Elyaf türü | 9/125 (G.657B3) |
| Elyaf rengi | Doğal |
| Sıkı tampon | 0,9±0,05 |
| Sıkı tampon rengi | Beyaz |
| Güç üyesi | Su tutucu aramid iplik |
| İç ceket malzemesi | LSZH |
| İç ceket çapı mm | 2,9±0,1 |
| İç ceket rengi | Beyaz |
| Elektrik ünitesi | |
| Şef AWG | 24AWG |
| İletken malzeme | Bakır kablo |
| Normal iletken çapı mm | 0,511 |
| Normal yalıtım çapı mm | 2.0 |
Not: Ürün AB RoHS2.0 talimatına uygundur.
Tip3: GYFJXY-1B6 5.4mm Yuvarlak Kablo
Profil görünümü
Teknoloji spesifikasyonu
| Öğe | Teknoloji parametresi |
| Kablo tipi | GYFJXY-1B6 |
| Elyaf türü | 9/125 (G657B3) |
| Elyaf rengi | Doğal |
| Sıkı tampon | 0,9±0,05 |
| Sıkı tampon rengi | Beyaz |
| Güç üyesi | Aramid iplik |
| İç ceket çapı mm | 1,65±0,1 |
| İç ceket rengi | Beyaz |
| İç ceket malzemesi | LSZH |
| Güç üyesi | Plastik kaplamalı FRP (*2) |
| Mukavemet elemanı çapı mm | 1,4*1,5 |
| Dış kılıf rengi | Siyah |
| Dış kılıf malzemesi | Beden Eğitimi |
| Dış kılıf boyutu mm | 5,4±0,2 |
| Kablo ağırlığı Kg/km | Yaklaşık 28,5 |
|
Min. bükülme yarıçapı mm |
10D (Statik) 20D (Dinamik) (D: Kablo çapı) |
| Zayıflama dB/km | ≦ 1310 nm'de 0,4, ≦ 1550 nm'de 0,3 |
| Kısa vadeli çekme N | 1350 |
| Uzun vadeli çekme N | 400 |
| Ezilme direnci N/100mm | 1500 |
| Çalışma sıcaklığı ℃ | -40~+70 |
| Kurulum sıcaklığı ℃ | -30~+70 |
| Depolama sıcaklığı ℃ | -40~+70 |
Not: Ürün AB RoHS 2.0 talimatına uygundur.
OptiTap Sertleştirilmiş Optik Kablo Montajı Özellikleri
| Parametreler | Özellikler |
| Uygulanabilir Kablo |
Tip1: 8.1mm×4.5mm Düz Kablo Tip2: İletkenli 10,1 mm×4,5 mm Düz Düşme Kablosu Tip3: 5.4mm Yuvarlak Kablo |
| Bağlayıcı Tipi Taraf A | 1 adet Optitap SC/APC tipi su geçirmez konnektör |
| Bağlayıcı Tipi B Tarafı | Bağlayıcı yok |
| Elyaf Türü | G657B3 |
| Lif Çekirdek | 1 lif |
| Kablo uzunluğu | 20~300m |
| Ekleme Kaybı (dB) | ≤ 0,3 (Maksimum değer) |
| Geri Dönen Kayıp (dB) | ≥60 (APC için) |
| Çalışma sıcaklığı (℃) | -40 ~ +85 |
| IP Kolu | IP68 |
Çizim
| HAYIR. | YAN A:Bağlayıcı 1 | B YÜZÜ:Bağlayıcı 2 |
| 1 | Sertleştirilmiş/APC (OptiTap) | AÇIK UÇ |
Optik Performans
| Öğe | Bağlayıcı 1(Sertleştirmekd/APC) | Bağlayıcı 2(AÇIK UÇ) |
| IL (maksimum) | 0,3 dB | / |
| RL (en az) | 60dB | / |
Test Standardı: IEC61300-3-4 (ekleme yöntemi B)
Test Dalga Boyu: 1310nm ve 1550nm
IL: Tablo 4'e bakın
Not: 50m ve üzeri ekleme kaybına göre 0.3dB+ kablo kaybı (0.4dB/km'ye göre)
Test Standardı: IEC61300-3-6 (OTDR yöntemi)
Test Dalga Boyu:1310nm ve 1550nm
RL: Tablo 4'e bakın
Test Standardı: IEC 61300-3-35
Not: 400X Yakınlaştırma
| Alan | SonYüz Akabul | ||
| Çıkıntılı nokta | çizik | ||
| A | ≤25um | İzin verilmedi | İzin verilmedi |
| B | 25~120um | ＜1um:Sınırlı DEĞİL ≤3um:3 adet |
Beyaz çizik ≤1um; Sınır yok ≤2um: 3 adet; > 2um'a izin verilmez; Siyah çizikler: İzin verilmez |
| C | 120~130um | Silinemeyen parçacık | İzin verilen ≤3um:2 adet |
| D | 130~250um | Silinemeyen parçacık |
İzin verilen ≤10um:2 adet |
Test Standardı: IEC 61755-3-2
| Öğe | Bağlayıcı 1(Sertleştirilmiş/APC) | Bağlayıcı 2(AÇIK) |
| Lif yüksekliği | -100nm~50nm | / |
| Yarıçap | 5mm~12mm | / |
| Tepe ofseti | 0~70μm | / |
| Açı | 8±0,3° | / |
| Manşon çapı | 2,4985 mm~2,4995 mm | / |
MekanikVerim
| Öğe | İlk test | Test sırasında | Testten sonra |
| Ekleme kaybı (Maks.) | 0,3 dB | / | / |
| Ekleme kaybı değişiminin (pigtail) maksimum miktarı. | / | 0,2 dB | 0,2 dB |
| Ekleme kaybı değişikliğinin (patchcord) maksimum miktarı. | / | 0,5 dB | 0,4 dB |
| Geri dönüş kaybı (Min). | 60dB | 60dB | 60dB |
Tablo 5 Test Süreci Performans Gereksinimleri
| seri numarası | Pilot proje | Referans standartları ve test yöntemleri | rica etmek |
| 1 | Kilit mekanizmasının bağlantı kuvveti |
Test standardı: IEC 61300-2-6 Test dalga boyu: 1310nm ve 1550nm Konnektör 1 için yük: 5 N/s'de 215N Süre: 120sn Yük konumu: Konnektörün kuyruk ucundan 0,2 m uzakta |
Table 5'i çevrimiçi karşılayın |
| 2 | Titreşim Testi (Sinüzoidal) |
Test standardı: IEC61300-2-1 Test dalga boyu: 1310nm ve 1550nm Frekans aralığı: 5Hz ila 55 Hz Frekans değişimi: 1 okt/dk Titreşim yönü: X, Y ve Z yönlerinin her birinde 30 dakika Genlik: 0,75 mm |
Table 5'i çevrimiçi karşılayın
|
| 3 | Yanal yükler |
Test standardı: IEC61300-2-42 Test dalga boyu: 1310nm ve 1550nm Konnektör 1 için yük: 50N Süre: 1s Yük konumu: Konnektörün kuyruk ucundan 0,5 m uzakta |
Table 5'i çevrimiçi karşılayın
|
| 4 | Düşme testi |
Test Standardı: IEC61300-2-12 Yöntem B Test dalga boyu: 1310nm ve 1550nm Düşme yüksekliği: 1m Damla sayısı: 10 |
Ön ve arka buluşuyor Tablo 5
|
| 5 | Burulma testi |
Test standardı: IEC61300-2-5 Test dalga boyu: 1310nm ve 1550nm Çekme yükü: 1N/s'de 15N Çekme yükü uygulama noktası: Konnektörün kuyruk ucundan 0,2 m Deneyin süresi: 10 döngü, ± 180° |
Table 5'i çevrimiçi karşılayın |
| 6 | Tekrarlanan bükülme |
Test standardı: IEC61300-2-44 Test dalga boyu: 1310nm ve 1550nm Konnektör 1 için yük: 15N, ± 90°, 50 döngü Yük noktasına uzaklık: Konnektörün kuyruk ucundan 0,2 m |
Table 5'i çevrimiçi karşılayın
|
| 7 | Dayanıklılık test edildi |
Test standardı: IEC61300-2-2 Test dalga boyu: 1310nm ve 1550nm Adaptörle tekrar tekrar takıp çıkarma: 500 kez Döngü oranı: Her takma ve çıkarma işleminin süresi 3 saniyeden az değildir ve veriler her 25 takma ve çıkarma işleminde bir kaydedilir. Temizlik sayısı: 25 kereden fazla olmamalıdır |
Ön ve arka buluşuyor Tablo 5
|
Çevresel performans
| seri numarası | Pilot proje | Referans standartları ve test yöntemleri | rica etmek |
| 1 | Sıcaklık döngüsü |
Test standardı: IEC61300-2-22 Test dalga boyu: 1310nm ve 1550nm Sıcaklık: -25°C~+65°C Aşırı sıcaklık tutma süresi: 1 saat Sıcaklık değişim hızı: 1°C/dak Döngü sayısı: 12 döngü |
Table 5'i çevrimiçi karşılayın |
| 2 | Düşük sıcaklıkta yaşlanma |
Test standardı: IEC61300-2-17 Test dalga boyu: 1310nm ve 1550nm Sıcaklık: -25°C Maruz kalma süresi: 96 saat Örnekleme hızı: Oda sıcaklığında 2 saat depolamadan sonra ekleme kaybı ve geri dönüş kaybının başlangıç değerlerini kaydedin, stabil test sıcaklığına ulaştıktan sonra her 1 saatte bir ekleme kaybı ve geri dönüş kaybı değerlerini işlem değeri olarak kaydedin ve düşük sıcaklık işlemi bittikten sonra numune 2 saat boyunca oda sıcaklığına döndükten sonra ekleme kaybı ve geri dönüş kaybının son değerlerini kaydedin. |
Table 5'i çevrimiçi karşılayın |
| 3 | Yüksek sıcaklıklarda yaşlanma |
Test standardı: IEC61300-2-18 Test dalga boyu: 1310nm ve 1550nm Sıcaklık: 75°C Maruz kalma süresi: 96 saat Örnekleme hızı: 2 saat oda sıcaklığında bekletildikten sonra ekleme kaybı ve geri dönüş kaybının başlangıç değerini kaydedin, kararlı test sıcaklığına ulaşıldıktan sonra her 6 saatte bir ekleme kaybı ve geri dönüş kaybı değerini kaydedin ve yüksek sıcaklık işlemi bittikten sonra numune 2 saat oda sıcaklığına döndükten sonra ekleme kaybı ve geri dönüş kaybının son değerini kaydedin. |
Table 5'i çevrimiçi karşılayın |
| 4 | Yüksek nem yaşlanma testi |
Test standardı: IEC61300-2-19 Test dalga boyu: 1310nm ve 1550nm Sıcaklık: 40°C Nem: %93 ± %5 Maruz kalma süresi: 96 saat Örnekleme oranı: Oda sıcaklığında 2 saatlik depolamadan sonra ekleme kaybı ve geri dönüş kaybının başlangıç değerlerini kaydedin, test başladıktan sonra her 1 saatte bir ekleme kaybı ve geri dönüş kaybı değerlerini kaydedin ve döngü işleminden sonra ekleme kaybı ve geri dönüş kaybının son değerlerini kaydedin. |
Table 5'i çevrimiçi karşılayın Çatlama, renk solması, çökelme vb. gibi herhangi bir hasar veya anormallik yoktur. |
| 5 | Suya dayanıklılık testi |
Test standardı: IEC60529 IEC 61300-2-23 Yöntem 2 Test 1: Su derinliği: 5 m, Konnektör 1 suya daldırılmış, süre: 7 gün bekletilmeli; Test gereksinimleri: Konnektörde su daldırma işlemi yapılmamasına dikkat edilmelidir; Test 2: Konnektör 1'i adaptör kutusuna bağlayın, kutuya 20KPa hava basıncı enjekte edin, süre: 15dk; |
Su sızıntısı veya hava sızıntısı yok |
Paketleme (İnce film sarma ve karton ambalajlama)
Resim sadece referans amaçlıdır
