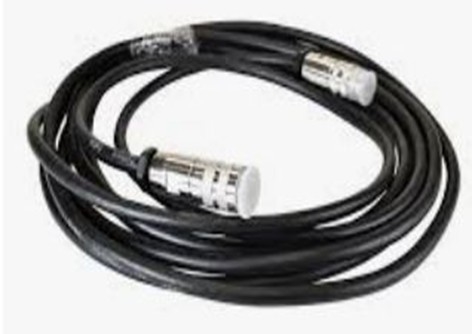

AISG 2.0 RET Anten Eğilim Düzenleme Kontrol Kablosu

Menşe yeri	Çin
Marka adı	Dawnergy

Ürün Ayrıntıları

Kullanımı:

Ret-özellikli antenin elektrik eğimi ayarı

Protokol:

AISG 2.0/AISG1.1

Konektör A- RCU'ya bağlan:

8PIN Dişi

Vurgulamak:

AISG 2.0 RET kontrol kablosu

Anten eğim ayar kablosu

Anten kontrolü için RET kablosu

Ödeme ve Nakliye Şartları

Min sipariş miktarı

1000

Teslim süresi

5-8 iş günü

Ödeme koşulları

L/C, D/A, D/P, T/T, Western Union, MoneyGram

Ürün Tanımı

Kablo AISG2.0 ret kontrolü

Ürün özellikleri

Bağlanmak	Değer
Kullanmak	Ret-özellikli antenin elektrik eğimi ayarı
Protokol	AISG 2.0/AISG1.1
Konektör A- RCU'ya bağlan	8pin kadın

Ürün Açıklaması

Kablo AISG2.0 ret kontrolü

1. Kablo Yapısı

A. ret kontrolü için kablo AISG2.0

B. RET kontrolü için kablo AISG2.0

C. RET kontrolü için kablo AISG2.0

2. Konektör Tanımı

A. ret kontrolü için kablo AISG2.0

pin	9pin db9 erkek	8pin AISG dişi düz IEC 601309
1	kırmızı	kırmızı
3	mavi	mavi
5	yeşil	yeşil
6	/	kırmızı
7	/	siyah
4, 8, 9	siyah	/
2	/	/

B. RET kontrolü için kablo AISG2.0

pin	8pin aisg erkek düz IEC 601309	8pin AISG dişi düz IEC 601309
1	kahverengi	kahverengi
3	mavi	mavi
5	yeşil	yeşil
6	kırmızı	kırmızı
7	siyah	siyah
2, 4, 8	/	/

C. RET kontrolü için kablo AISG2.0

PIN (DB15)	15pin db15 erkek	PIN (AISG)	8pin AISG dişi düz IEC 601309
13	mavi	3	mavi
9	yeşil	5	yeşil
15	kırmızı	6	kırmızı
14	siyah	7	siyah

3. Spesifikasyonlar

Parametreler	Spesifikasyon
Kullanmak	Ret-özellikli antenin elektrik eğimi ayarı
Protokol	AISG 2.0/AISG1.1
Konektör A- RCU'ya bağlan	8pin kadın
AISG konnektörü bir vücut stili	Dümdüz
AISG Konnektörü Bir Standart	IEC 601309
AISG Konnektörü B- RRU'ya bağlan	8 pin erkek/ 9pin erkek/ 15pin erkek
Tel yapım	Bükülmüş çift
İletken Kesit Alanı (MM2)	≥0.185
Tel yalıtım çapı (mm)	≥0.93
Ceket çapı (mm)	≥ 6.7
Uzunluk	10m ±% 1

4. Elektriksel özellikler

Parametreler	Spesifikasyon
Maksimum voltaj	≥ 58V
Dayanıklı voltaj	≥500V
Karakteristik empedans	(100 ± 20) ω
Temas direnci	<5mΩ
İzolatör direnci	≥5mΩ*
Değerlendirilmiş Akım	≥4a

5. Çevresel karakteristik

Parametreler	Spesifikasyon
Sıcaklık aralığı	-40 ℃ +85 ℃
Nötr tuz sisi	> 48 saat
Çevresel Standart	ROHS
IP koruma sınıfı	IP67 IEC60529

6. Sipariş bilgileri

Açıklamalar	Model
RET kontrolü için kablo AISG201 ---- AISGF-X = DB9 Konnektörü/DB15 Konnektörü/AISGM Konnektörü (Kablo AISG2.0 Uzunluk 10m Elektrikli Tilt Ayarı Ret-Etkin Antenin)	DA-AISG20-10-AISG-DB-X (X = DB9/ DB15/ AISGM)

Her AISG üreticinin işareti ile etiketlenir ve üretici adı, model, parça numarası, üretim tarihi ve toplam uzunluk işaretleme gibi temel ürün ayrıntıları içerir.
