| Menşe yeri | Çin |
| Marka adı | DAWNERGY |
| Sertifika | CE/TELCORDIA |
| Model numarası | GYFTY |
Havadan üfleme Kablo 12 ile 144 CORES GYFTY
Optik fiber ((G.657A1)
| Özellikleri | Birimler | Belirtilen değerler | |
| Optik özellikleri | |||
| Fiber türü | Tek mod, doped silika | ||
| Zayıflama | @1310nm | dB/km | ≤0.38 |
| @1550nm | ≤0.28 | ||
| Sıfır dağılım dalga boyu | nm | 1300 ₹1324 | |
| Sıfır dağılım eğimleri | ps/ ((nm2.km) | ≤0.092 | |
| Kablo kesimi dalga boyu λcc | nm | ≤1260 | |
| Mod alanı çapı (MFD) | @1310nm | μm | 8.6±0.4 |
| @1550nm | 9.6±0.5 | ||
| Geometrik özellikler | |||
| Kaplama çapı | μm | 125.0±0.7 | |
| Kaplama dairesel olmayan | % | ≤0.7 | |
| Kaplama çapı | μm | 245±10 | |
| Kaplama/Kaplama konsantrisite hatası | μm | ≤12.0 | |
| Çekirdek/kaplama konsantrizite hatası | μm | ≤0.5 | |
| Kavşak (dalga) | m | ≥ 4 | |
| Mekanik özellikleri | |||
| Kanıt testi | İletişimsiz | N | ≥ 8.6 |
| % | ≥ 1.0 | ||
| kpsi | ≥ 100 | ||
| Eğime Bağımlılığı İndüklenmiş Zayıflama | dB dB dB dB |
≤0.25 ≤1.0 ≤0.75 ≤1.5 |
|
| 10 dönüş, Æ30 mm çapında | 1550nm | ||
| 1625nm | |||
| 1 dönüş, Æ20 mm çapında | 1550nm | ||
| 1625nm | |||
|
Sıcaklık Bağımlılığından İndüklenmiş Sıvılandırma -60°C ~ +85°C @ 1310 & 1550nm |
dB/km |
≤0.05 | |

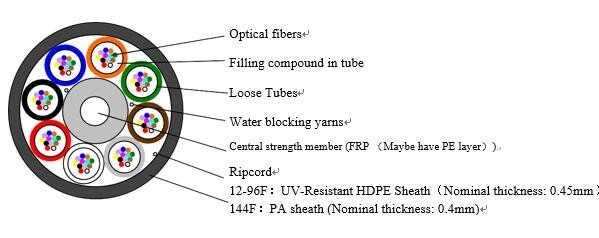

Optik Kablo
12/24/36/48/72/96/144 Fiber ve gevşek tampon tüplerinin tanımlanması
| Çıkarılmış tüp sayısı | 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 | 10 | 11 | 12 |
| Boş tüpün rengi | Mavi | Turuncu | Yeşil | Kahverengi | Çizgi | Beyaz | Kırmızı | Siyah | Sarı | Mor | Gül. | Aqua |
| 12F | 12B6a1 | Doğal | Doğal | Doğal | Doğal | Doğal | / | / | / | / | / | / |
| Doldurucu | Doldurucu | Doldurucu | Doldurucu | Doldurucu | ||||||||
| 24F | 12B6a1 | 12B6a1 | Doğal | Doğal | Doğal | Doğal | / | / | / | / | / | / |
| Doldurucu | Doldurucu | Doldurucu | Doldurucu | |||||||||
| 36F | 12B6a1 | 12B6a1 | 12B6a1 | Doğal | Doğal | Doğal | / | / | / | / | / | / |
| Doldurucu | Doldurucu | Doldurucu | ||||||||||
| 48F | 12B6a1 | 12B6a1 | 12B6a1 | 12B6a1 | Doğal | Doğal | / | / | / | / | / | / |
| Doldurucu | Doldurucu | |||||||||||
| 72F | 12B6a1 | 12B6a1 | 12B6a1 | 12B6a1 | 12B6a1 | 12B6a1 | / | / | / | / | / | / |
| 96F | 12B6a1 | 12B6a1 | 12B6a1 | 12B6a1 | 12B6a1 | 12B6a1 | 12B6a1 | 12B6a1 | / | / | / | / |
| 144F | 12B6a1 | 12B6a1 | 12B6a1 | 12B6a1 | 12B6a1 | 12B6a1 | 12B6a1 | 12B6a1 | 12B6a1 | 12B6a1 | 12B6a1 | 12B6a1 |
| Her tüpün içindeki liflerin renk kodu: mavi, turuncu, yeşil, kahverengi, slayt, doğal, kırmızı, siyah, sarı, mor, pembe ve akva. | ||||||||||||
Ana mekanik performans
|
Kablo Türü |
Gerginlik (N) | Parçalama (N/100mm) | ||
| Kısa süreli | Uzun vadeli | Kısa süreli | Uzun vadeli | |
| GCYFTY | 0.5G | 0.15G | 450 | 150 |
Diametre ve Ağırlık
|
Kablo Türü |
Kablolama yapısı |
Dış çapı (±0,3) mm |
Yaklaşık. kg/km |
| GCYFTY-12/24BB6a1 | 1 + 6 | 4.9 | 21.0 |
| GCYFTY-36/48/72BB6a1 | 1 + 6 | 4.9 | 20.0 |
| GCYFTY-96BB6a1 | 1 + 8 | 5.8 | 29.0 |
| GCYFTY-144BB6a1 | 1+12 | 7.0 | 44.0 |
Fiziksel Mekanik ve Çevre Performansı
| Test | Standart | Belirtilen değer | Kabul kriterleri |
|
Gerginlik |
IEC 60794-5 |
Çak tamburlarının çapı: ≥ 30*OD Test uzunluğu: ≥50m Transfer cihazının hızı: 10 mm/dakika Yük: 3. maddeye bakın.2 Süre: 1 dakika |
Kısa süreli gerginlik: Kablo uzatma oranındaki her lif% 0.3'ten az olmalıdır, ek zayıflama 0.1dB'den az olmalıdır, gerginlik kaldırıldıktan sonra, görünür bir gerginlik kalmamıştır. Uzun süreli gerginlik: Optik liflerin görünen ek zayıflamaları olmamalıdır. |
| Çakmak |
IEC 60794-5 |
Yük: 3.2 bölümüne bak Durum:1 dakikada |
Kısa süreli: Δ α <0.1dB, kuvvetten sonra silinirse, optik fiber'in Uzun vadede:Optik fiber'in herhangi bir Görünen ek zayıflama. |
| Tekrarlanan bükme |
IEC 60794-5 |
Katranın çapı: 20×OD Eğim sayısı: 25 kat Yük: 25N |
Optik fiber görünen ek kalmış ve kablo kabuğu olmamalıdır. kırılmayacak. |
|
Torsiyon |
IEC 60794-5 |
Aksyal yük: 40N Sabit ve döner sıkıştırıcı arasındaki mesafe: 1m Dönüş sayısı: 5 kez Dönüş açısı: ±180° |
Optik liflerin görünen ek zayıflamaları kalmamalı ve kablo kabuğu çatlamamalıdır. |
| Sıcaklık ve döngü | IEC 60794-5 | -20°C~+60°C, 2 döngü | Δα<0.15dB/km |
| Dinamik sürtünme katsayısı |
/ |
/ |
μ≤0.20 |
|
Min bükme Yarıçap |
IEC 60794-5 |
Statik 10D Dinamik 20D | Kablo kablosu kırılmamalıdır. |
| Su nüfuzu |
IEC 60794-5 |
Örnek 1m, su 1m,1h |
Su sızıntısı yok. |
